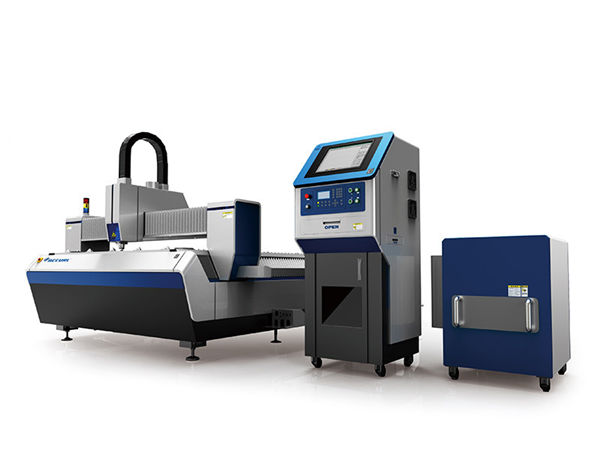

cnc-ohutlevyleikkuri / putkileikkuri

tuotteen yksityiskohdat

---

Sertifiointi: CE
Maksu- ja toimitusehdot:
Minimitilausmäärä: 1Set
Hinta neuvoteltavissa
Pakkaustiedot: 1 * 40 GP -säiliö
Toimitusaika: 30 päivää
Maksuehdot: L / C, D / A, T / T, D / P, Western Union

Yksityiskohtainen tuotekuvaus

---

sovellus ::	Kaikki metallimateriaalit	Leikkauspaksuus:	SS Upto 12mm, MS Upto 22cm
Laser tyyppi ::	Tuodut alkuperäiset kuitulaserit	CNC tai ei:	Joo
Pienoislinjan leveys:	0.1mm	Tuetut graafiset muodot ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Suurin kiihtyvyys:	1.0G	Toistuva tarkkuus ::	+/- 0,03 mm
Käyttölämpötila::	0 ° C-45 ° C: ssa	Jäähdytystila:	Veden jäähdytys
Paino (kg):	8600	Jännite::	AC380V ± 10% 50Hz (60Hz)
Leikkausalue:	3000x1500mm	Tuote:	CNC-ohutlevy / putkileikkuri

Kuitulaserkoneen etu

---

1) Kuitulaserleikkaus on nopein menetelmä ohutlevylle.
2) Saadaan ”puhdas leikkaus” -pinnan laatu.
3) Heijastavat materiaalit, kuten alumiini, kupari ja messinki, voidaan leikata helposti.
4) Osien prosessikustannukset ovat erittäin alhaiset.
5) vähän tai ei ollenkaan ylläpitokustannuksia.
6) Kulutusosien kustannukset ovat alhaiset. Ainoat osat, jotka on vaihdettava, ovat suuttimet, keramiikka ja suojalasit pitkään. Muita kuluvia kustannuksia ei ole.
7) Resonaattorin käyttöikä on yli 100 000 työtuntia.
8) Tuplakuularuuvi suljetun silmukan järjestelmä ja tuotu avoimen tyyppinen CNC-järjestelmä, varmista korkea
tarkkuus ja korkea työtehokkuus nopean leikkauksen aikana.
9) 2KW-kuitulaserin ja valinnaisen 500W-4000W-kuitulaserin vakiokokoonpano
Normaali 500 W kuitulaserin ja valinnaisen 1000 W IPG tai N-valokuidun sijoitus.
Alhaiset käyttö- ja ylläpitokustannukset. Saa aikaan pitkän aikavälin sijoitetun pääoman tuotto ja tulojen maksimointi.
10) Kotelon suunnittelu on CE-standardin mukainen luotettavan ja turvallisen käsittelyn kannalta.
Lavanvaihdin on kätevä materiaalin lähettämiseen ja purkamiseen, mikä parantaa tehokkuutta.
Avoin rakenne on helppo ja kätevä materiaalin lähettämiseen ja purkamiseen.
Laatikonkeräyslaite tekee materiaalien vastaanottamisesta helpompaa.
11) Tavoitteena nopea leikkaus, vahvistettu hitsattu koneen runko 2 kertaa vanhentamisen jälkeen, varmistaen suorituskyvyn pitkäaikaisen tarkkuuden ja vakauden.

Kuitulaserleikkauskoneen pääpiirteet

---

1) Hyväksytään maailmankuulu Saksa Dlaser Fiber -laserlähde ja USA Laser Mech -leikkauspää &
Dynaaminen tarkennusjärjestelmä, se voi leikata ja lävistää erityyppisiä metallimateriaaleja erittäin tarkasti
ja nopea.
2) Koska laser siirtyy kuidulla, laserin optista reittiä ei tarvitse ylläpitää tai säätää.
Se vähentää huomattavasti koneiden virheastetta ja pidentää käyttöikää.
3) Suurkokoinen leikkuupinta-ala täyttää monenlaisten metallinkäsittelyjen vaatimukset.

määrittely

---

Laserlähde	kuitu
Leikkausalue (L * W)	3000 mm × 15000 mm
Z-akselin isku	250 mm
Max. paikannusnopeus	120 m / min
X, Y-akseli maks. kiihdytä nopeutta	1.0G
Jäähdytysmuoto	Veden jäähdytys
Laserin aallonpituus	1070nm
Laserlähteen lähtöteho	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valinnainen)
Min. leikkausrako	≤ 0,1 mm
X-, Y- ja Z-akselien paikannustarkkuus	± 0,03 mm
X-, Y- ja Z-akselien toistuva paikannustarkkuus	± 0,01 mm
Leikkuumateriaalin paksuus (materiaalin mukaan)	0,2 - 25 mm
Kuljettajan malli	Tuotu servomoottori
tehovaatimus	380 V, 50/60 Hz
Työskentelylämpötila	0-45 ℃
Jatkuva työaika	24 tuntia
Koneen paino	Noin 8600 kg
Virtalähteen täydellinen suojaustaso	IP54

Leikkauspaksuuden vertailutaulukko

---



Sovellusteollisuus

---

Soveltuu ilmailu- ja avaruustekniikkaan, lentokoneiden valmistukseen, rakettien valmistukseen, robottien valmistukseen, hissien valmistukseen, laivanvalmistukseen, ohutlevyjen leikkaamiseen, keittiökalusteisiin, elektronisiin komponentteihin, autojen osiin, jäähdytys- ja ilmanvaihtoputkiin, kyltteihin, metalli- ja muuhun metalliosien käsittelyyn

Yksityiskohtaiset kuvat

---

koulutus

---

1.Koulutusvideo ja englanninkielinen käyttöohje asennusta, käyttöä, huoltoa ja vianmääritystä varten sekä tekninen opas, jota tarjotaan sähköpostitse, faksilla, puhelimella / whatsapp / skype // ja niin edelleen, kun tapaat joitain asennuksen, käytön tai säätämisen ongelmia.

2.Yrittäjäsi voi järjestää teknikolle tulemaan tehtaallemme oppimaan perustiedot laitteista ja käyttötarpeista, riittävä koulutusaika noin 3–5 päivää, koulutuksen sisältö on seuraava:
a) Yhteinen piirustusohjelmistojen koulutus;
b) Harjoittelu koneella päälle ja pois päältä;
c) Ohjauspaneelin ja ohjelmistoparametrien merkitys, parametrialueen asetus
d) koneen peruspuhdistus ja kunnossapito;
e) Laitteiden yleinen vianmääritys;
f) Varoitus toiminnasta.
3.Ovelta ovelle -koulutuspalvelu. viisumi, matkakulut ja majoitus maksetaan asiakkaan kustannuksella. On parempi järjestää kääntäjä molemmille insinööreillemme koulutusjakson aikana. Harjoitteluaika: 3–5 päivää.



Pakkaus ja lähetys

---

1.Puistokotelo on pölytyskäsittelyn jälkeen. Tarvitsetta puutarhan tarkastusta, mikä säästää toimitusaikaa.
2.Kaikki koneen varaosat peitettiin joillakin pehmeillä materiaaleilla, pääasiassa helmivillalla.
Vältetään kaikki vahingot, joita voi tapahtua toimitusprosessissa. Kun peitämme muovia, kääri se tiiviisti, varmista, että peitetyt pehmeät materiaalit ovat ehjät, välttäen myös vedenpitäviä ja ruostumattomia.
3.Elävin on puinen kotelo, jossa on kiinteät muotit.
4.Puistokotelon pohjassa on kiinteä rautakaapeli, joka on kätevä käsitellä ja kuljettaa.
