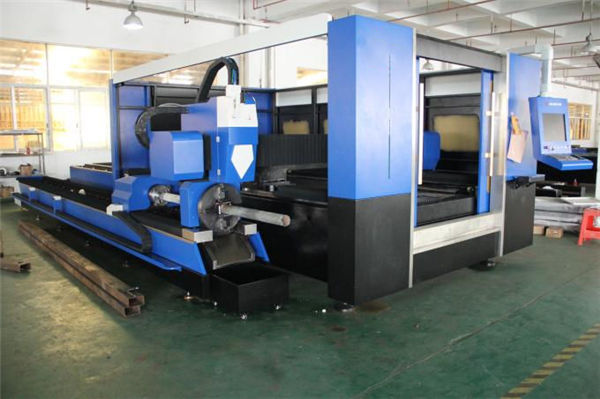

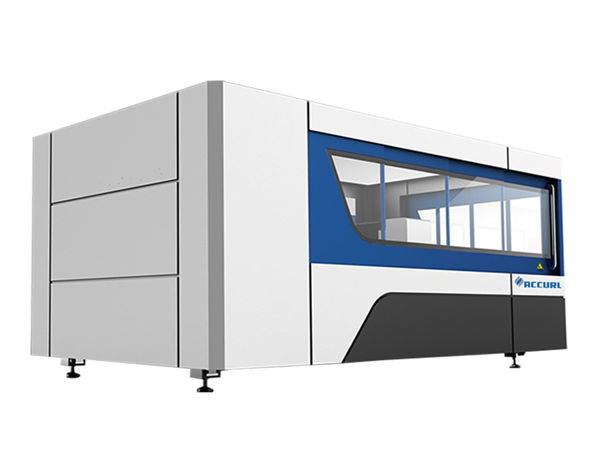

cypcut kuidun 3D-laserleikkauskone 1070nm laserin aallonpituus

cypcut kuidun 3D-laserleikkauskone 1070nm laserin aallonpituus

tuotteen yksityiskohdat

Sertifiointi: CE
Maksu- ja toimitusehdot:
Minimitilausmäärä: 1Set
Hinta neuvoteltavissa
Pakkaustiedot: 1 * 20 GP -säiliö
Toimitusaika: 30 päivää metallilevy- ja putkilaserleikkauskoneelle
Maksuehdot: L / C, D / A, T / T, D / P, Western Union, L / C
Toimituskyky: 50 settiä kuukaudessa

Yksityiskohtainen tuotekuvaus

sovellus ::Kaikki metallimateriaalitLeikkauspaksuus:SS Upto 10mm, MS Upto 22cm
Laser tyyppi ::kuituCNC tai ei ::Joo
Jäähdytystila ::Veden jäähdytysOhjausohjelma ::Cypcut
Tuetut graafiset muodot ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLähtöisin::Kiina
Mallinumero::TY-3015DGTarjoamme huoltopalvelua ::Koneiden huoltoa varten ulkomailla käytettävissä olevat insinöörit
Toistuva tarkkuus ::+ -0.03mmKäyttölämpötila::0 ° C-45 ° C: ssa
Työkosteus ::5%-95%Käsittelyalue:20-130mmx3000mm
Jännite::AC380V ± 10% 50Hz (60Hz)Leikkausalue:3000 * 1500 mm vakio, isompi voidaan räätälöidä

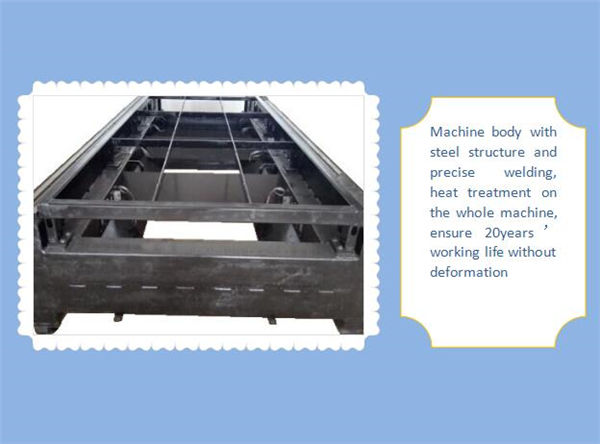

Koneen runko

1. Koneen runko 8mm teräsrakenteella, 600 ℃ lämpökäsittely, tarkka hitsaus, varmistaaksemme 20 vuoden käytön ilman muodonmuutoksia.
2. Portaat magnesiumseosvalulla, Vahva vakaus ilman muodonmuutoksia, Nopea liikkuvuus.
3. Tehokas alueellinen tupakointijärjestelmä koneen rungon molemmilla puolilla, voimakas segmentoitu pölyn ja savunkeräys, se vähentää työntekijöille aiheutuvia haittoja.
4. Tuodut tarkkuuslaipan alennuslaite ja servomoottori, nopea ajonopeus.
5. 70 terää ja 6 liukukiskoa konepetillä, sulkevilla terillä koneen varoituksen vähentämiseksi, liukupalkit, jotka toimivat sylinterien kanssa, jotta arkit voidaan helposti ladata ja ladata.
6. Joustava lastauslaatikko voidaan avata eteen ja molemmille puolille, mikä on varmaa koneen työskentelyolosuhteissa.

cypcut kuidun 3D-laserleikkauskone 1070nm laserin aallonpituus

Kuitulaserkoneen etu

1) Erinomainen säteen laatu: Pienempi tarkennushalkaisija ja korkea työteho, korkea laatu.
2) Suuri leikkuunopeus: Leikkuunopeus on yli 60m / min
3) Vakaa toiminta: Hyväksytään maailman suosituimmat kuitulaserit, vakaa suorituskyky, tärkeimmät osat voivat
saavuttaa 100 000 tuntia;
4) Suuri hyötysuhde valosähköiseen muuntamiseen: Vertaa CO2-laserleikkauskoneeseen,
kuitulaserleikkauskoneella on kolminkertainen valosähköinen muuntohyötysuhde
5) Halvat ja vähän huoltoa: Säästä energiaa ja suojele ympäristöä. Valosähköinen muuntoprosentti
on jopa 25-30%. Alhainen sähkönkulutus, se on vain noin 20% -30% perinteisestä CO2-laserista
leikkuri. Kuitulinjan siirron ei tarvitse heijastaa linssiä, säästät ylläpitokustannukset;
6) Helppo käyttö: kuitulinjan siirto, ei optisen reitin säätämistä;
7) Erittäin joustavat optiset tehosteet: Kompakti suunnittelu, helppo ja joustava valmistusvaatimus.

määrittely

Laserlähdekuitu
Leikkausalue (L * W)3000 mm × 1500 mm
Z-akselin isku250 mm
Max. paikannusnopeus120 m / min
X, Y-akseli maks. kiihdytä nopeutta1.0G
JäähdytysmuotoVeden jäähdytys
Laserin aallonpituus1070nm


Laserlähteen lähtöteho



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valinnainen)

Min. leikkausrako≤ 0,1 mm
X-, Y- ja Z-akselien paikannustarkkuus± 0,03 mm
X-, Y- ja Z-akselien toistuva paikannustarkkuus± 0,01 mm
Leikkuumateriaalin paksuus (materiaalin mukaan)0,2 - 25 mm
Kuljettajan malliTuotu servomoottori
tehovaatimus380 V, 50/60 Hz
Työskentelylämpötila0-45 ℃
Jatkuva työaika24 tuntia
Koneen painoNoin 12000 kg
Virtalähteen täydellinen suojaustasoIP54

Yksityiskohtaiset kuvat

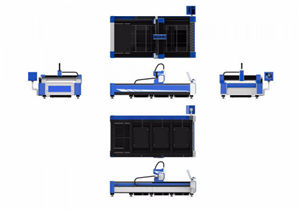

Nimi: Koneen runko ja lisävaruste

a.600 ℃ lämpökäsittely, 24 tunnin jäähdytys uunissa, tarkka CO2-suojaushitsaus, jotta varmistetaan 20 vuoden käyttö ilman muodonmuutoksia.
b.Synkroniset X / Y / Z-akselit: Z-akseli voi kulkea 150 mm, soveltuu monien metallilevyjen leikkaamiseen.
c.Korkea laatu takaa sen kestävyyden ja helpomman ylläpidon.

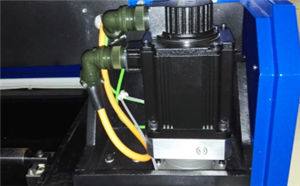

Nimi:AC-servomoottori ja kuljettaja

Maahantuotu servomoottori (Y-akseli, jota käyttävät kaksi servomoottoria) yhdessä hienostuneen planeettavähennysventtiilin kanssa takaa tasaisen, tarkan ja luotettavan käytön.

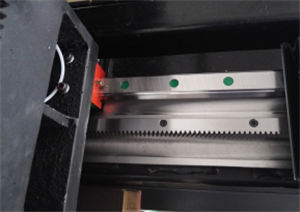

Nimi:Tarkkuus Lineaariset oppaat

Kehittynyt leikkuujärjestelmä, laservoima ja servoliike sopivat toisiinsa täydellisesti, tuodut tarkkuusvaihteet ja telineen käyttöjärjestelmä, vaihdettava kaksinkertainen työpöytä suuremman käsittelynopeuden ja tarkkuuden varmistamiseksi ..

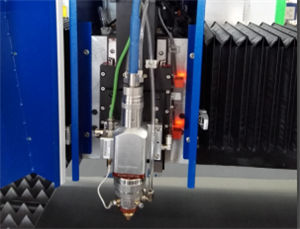

Nimi:Leikkuupää

Kosketuksettomassa leikkuupäässä on automaattinen korkeuden seuranta ja törmäyksenesto, mikä parantaa huomattavasti leikkuunopeutta, sileyttä ja leikkaustarkkuutta samalla lähtöteholla. Sanalla sanoen, leikkaustehokkuutta voidaan lisätä.

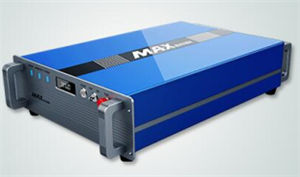

Nimi:Laserlähde

nopea nopeus, tarkka leikkuulinja ja sileä leikkuureuna

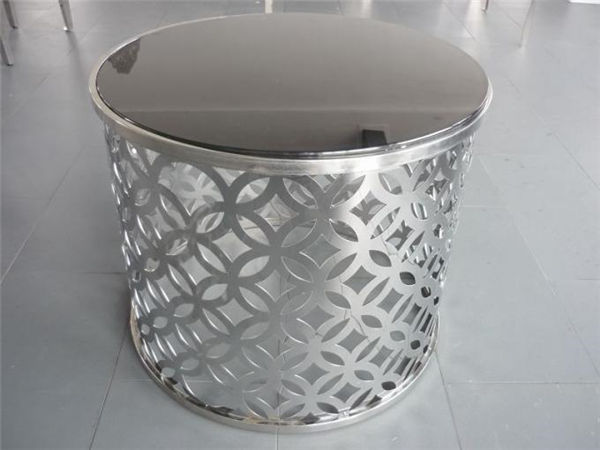

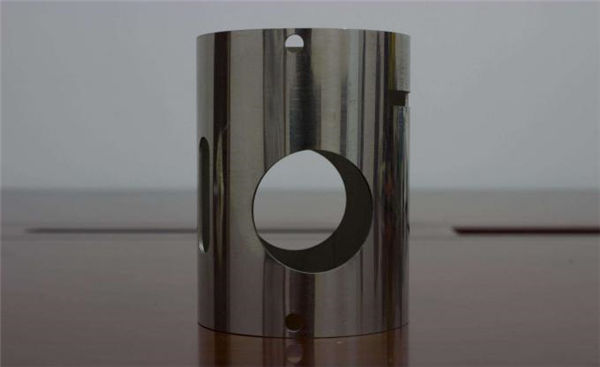

Näytteiden leikkaaminen

koulutus

Sopimuksen allekirjoittamisen jälkeen yrityksesi voi järjestää teknikon tulemaan tehtaallamme oppimaan perustiedot laitteista ja käyttötarpeista, riittävä koulutusaika noin 1-3 päivää, koulutuksen sisältö on seuraava:
a) Yhteinen piirustusohjelmistojen koulutus;
b) Harjoittelu koneella päälle ja pois päältä;
c) Ohjauspaneelin ja ohjelmistoparametrien merkitys, parametrialueen asetus;
d) koneen peruspuhdistus ja kunnossapito;
e) Laitteiden yleinen vianmääritys;
f) toiminnan varovaisuus,

Takuu

a) .1 Vuotta koko koneelle putkikuitulaserleikkauskonetta varten. (Ihmisen aiheuttamista vahingoista neuvotellaan.).
b) .Laserlähde 2 vuoden takuu
c) .Elinikäinen huolto ja varaosien toimitus
d) .Ilmainen koulutus leikkaushenkilöstölle. (insinööri voi mennä ulkomaille neuvotellaan.)
