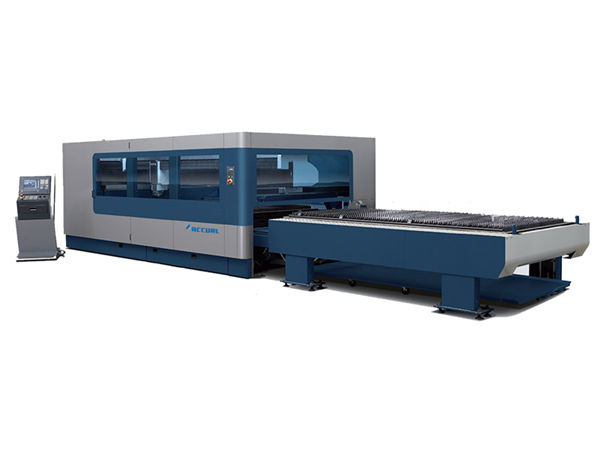

automaattinen nipun cnc-kuitulaserleikkauskone

tuotteen yksityiskohdat

Sertifiointi: CE, ISO 9000
Maksu- ja toimitusehdot:
Minimitilausmäärä: 1 SET
Hinta neuvoteltavissa
Pakkaustiedot: puinen paketti
Toimitusaika: 15 - 30 työpäivää
Maksuehdot: T / T, Western Union, MoneyGram
Toimituskyky: 1000 yksikköä kuukaudessa

Yksityiskohtainen tuotekuvaus

Tuotteen nimi:	Levy ja putket kuitulaserleikkuri	Laser tyyppi:	Kuitulaser
Laservoima:	800w / 1000w / 2000w / 4000w	Takuu:	12 kuukautta
Huoltopalvelut:	Suunnittelijoiden huolto ulkomailla	Paino:	3000 kg
Ohjausohjelmisto:	Cypcut	CNC tai ei:	JOO
Sovellettava materiaali:	Metalliputki ja metallilevy	Virtalähde:	AC380V ± 5% 50 / 60Hz (3-vaihe)

Tuotteiden kuvaus

Hyväksymme hienostunein kuitulaser N-valo / IPG, yhdistämällä itse suunnitellun Gantry-CNC-koneen ja erittäin lujan hitsauskappaleen. Suuren CNC-jyrsinkoneen korkean lämpötilan hehkutuksen ja tarkkuustyöstön jälkeen sillä on hyvä jäykkyys ja vakaus tuodulla suurella tarkkuudella ja suurella nopeudella, lineaarinen ohjauslaite, nopea servomoottori.Alumiinisäde, edistynyt lämpökäsittelyprosessi, korkea lujuus, kevyt paino , hyvä jäykkyys. Se on tarkoitettu pääasiassa alle 20 mm metallin putkien leikkaamiseen nopeaa ja suurta tarkkuutta varten. Kuitulaserilla on joukko etuja, kuten korkea säteen laatu, korkea kirkkaus, suuret muuntoprosentit, huoltovapaa, vakaa ja luotettava toiminta alhaisin kustannuksin ja pienikokoisin jne. Ilmaavusteinen leikkaus on laserleikkauksen edistynein taso. , joka soveltuu erityisen hyvin ruostumattoman teräksen, hiiliteräksen, seoksen, messingin, kuparin, titaanin ja muiden metallien tarkkuusleikkaukseen. Sitä käytetään laajalti metallituotteissa, polkupyörissä, metallihuonekaluissa, kuntolaitteissa, urheiluvälineissä, maatalouskoneissa, näyttöhyllyssä, palontorjunnassa.

Koneominaisuus

1. Kaksinkertaisten sähköistukkien ja kaksinkertaisten servomoottoreiden suunnittelu, sovelletaan leikattuihin putkiin pyöreinä, nelikulmaisina, suorakulmaisina putkina, soikeina putkina, I-palkkina jne.
2. Pneumaattinen vierityspyörä, joka tukee muotoilua kääntymisen vakauden varmistamiseksi leikkauksen aikana.
3. Suorituskykyinen laserlähde ja vakaa käyttöjärjestelmä, jotka tekevät parhaan leikkaustehosteen.
4. Kone omistaa täydellisen jäähdytysjärjestelmän, voitelujärjestelmän ja pölynpoistojärjestelmän varmistaakseen, että se voi toimia vakaasti, tehokkaasti ja kestävästi.
5. Koneella voidaan leikata erilaisia metalleja, joiden leikkauslaatu on erinomainen ja vakaa.
6. Erikoistuneella CAD / CAM-automaattisen ohjelmointiohjelmiston ja automaattisen pesäohjelmiston avulla on mahdollista säästää raaka-aineita maksimaalisesti.
7. Pääsy CNC-järjestelmään Ethernet-liittymän kautta mahdollistaa tiedonsiirron ja etävalvonnan laserleikkausprosessin aikana.

Tekniset parametrit

Kuitulaseriteho: 800W, 1000W, 1500W, 2000W, 3000W 4000W (valinnainen)
Työkoko: 3000 * 1500mm
X- ja Y-paikannustarkkuus: + -0,05 mm
Vaihteisto: tuota Saksa Atlanta -tarkka tarkkuuslaite ja teline kaksoisohjaamalla telinekuitulaserleikkauskoneella

Laservoima	800W 1000W 2000W 3000W
Laserlähde	IPG / N-LIGHT Maxphotonics kuitulaserresonaattori
Putkien käsittely (Φ x L)	Φ = 20-300 mm, L = 6 m, 8 m, 12 m (Φ = 20-300 mm optiolle; L> 6 m optiolle)
Putkiluokka	Pyöreä, neliö, suorakaide, soikea, vyötärö pyöreä jne
Kierrä nopeutta	120 kierrosta / minuutti
CNC-ohjaus	Cypcut / Saksa PA HI8000
Laserpää	Sveitsin Raytools
Virtalähde	AC380V ± 5% 50 / 60Hz (3-vaihe)
Kokonaisvirta	22KW
Paikan tarkkuus	± 0,03 mm / m
Toista sijaintitarkkuus	± 0,02 mm
Suurin sijaintinopeus	70m / min
kiihtyvyys	1g
Ohjelmointitilan piirtäminen	Solidworks, Pro / e, UG jne. Tuo suoraan
Koneen paino	6.5-7.5T

Kuitulaserleikkauskoneen etu

1. Erinomainen polun laatu: Pienempi laserpiste ja korkea työn hyötysuhde, korkea laatu.
2. Suuri leikkuunopeus: leikkuunopeus on 2–3 kertaa kuin sama tehoinen CO2-laserleikkauskone.
3. Vakaa toiminta: ota käyttöön maailman parhaimmat kuitulaserit, vakaa suorituskyky, tärkeimmät osat voivat saavuttaa 100 000 tuntia;
4. Suuri hyötysuhde valosähköiseen muuntamiseen: Vertaa CO2-laserleikkauskoneeseen. Kuitulaserleikkauskoneella on kolminkertainen valosähköinen muuntamiskyky.
5. Alhaiset kustannukset: Säästä energiaa ja suojele ympäristöä. Valosähköinen muuntoprosentti on jopa 25-30%. Alhainen sähkönkulutus on vain noin 20% -30% perinteisestä CO2-laserleikkauskoneesta.
6. Alhainen huolto: kuitulinjan siirtämisen ei tarvitse heijastaa linssiä, säästät ylläpitokustannukset;
7. Helppo käyttö: kuitulinjan siirto, ei optisen reitin säätämistä.

Koneen yksityiskohdat

Pipe Automatic Bundle Loader -ominaisuudet
1.Automaattiset nipukoneet, jotka säästävät työvoimaa ja lastausaikaa, saavuttavat massatuotantotarkoituksen
2.Pyöreä, suorakaiteen muotoinen putki ja muut putket voidaan täysin automatisoida lastaamiseksi ilman ihmisen väliintuloa.
3.Muut muodot putket voivat olla puoliautomaattisia syöttöjä keinotekoisesti.
4.Max lastauspaketti 800 * 800mm
5.Maksin lastauspaketin paino 2500 kg
6. Nauhan tukikehys on helppo poistaa
7.Putkiputket nousevat automaattisesti
8.Automaattiset erottelut ja automaattinen kohdistus
9.Roottinen käsivarsien täyttö ja ruokinta tarkasti

Automaattinen keräyslaite:
1. Automaattinen nostotuki, vastaanota putki ja romuta koriin
2. Visuaalinen tuki voi säätää tukihalkaisijaa nopeasti putken halkaisijan mukaan
3. Visuaalisesti asteikolla säädettävä tuki-nostolaite säästää syöttöaikaa, varmistaa keskittymisen, estää putken heilumisen

Nostosäädettävä tukijärjestelmä:
Eri halkaisijaltaan putkien leikkaaminen säädettävällä tukijärjestelmällä, jotta keskipitkät putket ja kynsi voidaan löytää nopeasti ja tarkasti nopeaan syöttöön, hoitoon syöttötarkoituksiin, säästämällä käyttöönottoajan katkaisua. Voit auttaa istukan tukia ja vähentää kääntöputkea.

Integrointi sänky:
1.Koko kokonainen levyhitsattu sänky, koko 8 metriä.
2.Integrointivuoteella voidaan paremmin varmistaa laitteiden samankeskisyys, pystysuora, tarkkuusasennus nopea ja tehokas.
3.Kokonainen rakenne on kompakti tarkkuus.

3D-käyttöliittymä:
1. Intuitiivinen käyttöliittymä, parempi yhteensopivuus Solidworks-, Pro / e-, UG-ohjelmistojen kanssa, kätevä ja helppo käyttää.
2. radikaali ero perinteisestä CNC-käyttöohjelmiston koodiohjelmointityylistä monimutkainen toimintatapa.
3. Vähennä käyttäjän vaatimuksia.

Online-diagnostiikkatoiminto:
CypTube on vastaanottanut servopalautetoiminnon leikkauspään, laserin ja muut komponentit, on saatavana verkossa vianmäärityslaitteen vianmääritykseen.

Tuotesovellus:
Sovellus: Se voi leikata putken, neliöputken ja erilaisia erityismuotoisia putkien leikkauksia.
Putken halkaisija: 20-200mm
Leikkauspituus: 6m / 4m jne
Leikkauspaksuus 500 W kuitulähteellä: 3 mm ruostumaton teräs, 6 mm hiiliteräs, 2 mm kupari, 2 mm alumiini jne., 2,5 mm galvanoitu levy jne.
