cnc-kuitulaserleikkuri ruostumattoman teräksen levyleikkuri vaihtopöydällä

cnc-kuitulaserleikkuri ruostumattoman teräksen levyleikkuri vaihtopöydällä

tuotteen yksityiskohdat


Sertifiointi: CE
Maksu- ja toimitusehdot:
Minimitilausmäärä: 1Set
Hinta neuvoteltavissa
Pakkaustiedot: 1 * 40 GP -säiliö
Toimitusaika: 30 päivää
Maksuehdot: L / C, D / A, T / T, D / P, Western Union

Yksityiskohtainen tuotekuvaus


sovellus ::Kaikki metallimateriaalitLeikkauspaksuus:SS Upto 10mm, MS Upto 22cm
Laser tyyppi ::kuituCNC tai ei ::Joo
Jäähdytystila ::Veden jäähdytysOhjausohjelma ::Cypcut
Tuetut graafiset muodot ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLähtöisin::Kiina
Mallinumero::TY-6020JBTarjoamme huoltopalvelua ::Koneiden huoltoa varten ulkomailla käytettävissä olevat insinöörit
Toistuva tarkkuus ::+ -0.03mmKäyttölämpötila::0 ° C-45 ° C: ssa
Työkosteus ::5%-95%Laserlähde:Kiinalainen tai tuotu
Jännite::AC380V ± 10% 50Hz (60Hz)Leikkausalue:6000x2000mm



Tuotteen Kuvaus


JB-sarjan kuitulaserleikkuri täydellä suojapeitteellä
Erityisen sopiva ruostumattomalle teräkselle, hiiliteräkselle, galvanoidulle levylle ja niin edelleen.
Käytetään laajasti ohutlevytuotteissa, teräsrakenteissa, tarkkuuskoneissa, autoosissa, lasissa, koruissa,
nimikilpi, mainonta, käsityöt, elektroniikka, lelut, pakkaus ja muu teollisuus

Kuitulaserleikkauskoneen pääpiirteet


Koneen runko:
1. Taiyin koneen runko 8 mm teräsrakenteella, 600 ℃ lämpökäsittely, tarkka hitsaus, varmistaaksesi 20 vuoden käytön ilman muodonmuutoksia.
2. Portaat magnesiumseosvalulla, Vahva vakaus ilman muodonmuutoksia, Nopea liikkuvuus.
3. Tehokas alueellinen tupakointijärjestelmä koneen rungon molemmilla puolilla, voimakas segmentoitu pölyn ja savunkeräys, se vähentää työntekijöille aiheutuvia haittoja.
4. Tuodut tarkkuuslaipan alennuslaite ja servomoottori, nopea ajonopeus.
5. 70 terää ja 6 liukukiskoa konepetillä, sulkevilla terillä koneen varoituksen vähentämiseksi, liukupalkit, jotka toimivat sylinterien kanssa, jotta arkit voidaan helposti ladata ja ladata.
6. Joustava lastauslaatikko voidaan avata eteen ja molemmille puolille, mikä on varmaa koneen työskentelyolosuhteissa.

määrittely


Laserlähdekuitu
Leikkausalue (L * W)6000 mm × 2000 mm
Z-akselin isku250 mm
Max. paikannusnopeus120 m / min
X, Y-akseli maks. kiihdytä nopeutta1.0G
JäähdytysmuotoVeden jäähdytys
Laserin aallonpituus1070nm


Laserlähteen lähtöteho



1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valinnainen)

Min. leikkausrako≤ 0,1 mm
X-, Y- ja Z-akselien paikannustarkkuus± 0,03 mm
X-, Y- ja Z-akselien toistuva paikannustarkkuus± 0,01 mm
Leikkuumateriaalin paksuus (materiaalin mukaan)0,2 - 25 mm
Kuljettajan malliTuotu servomoottori
tehovaatimus380 V, 50/60 Hz
Työskentelylämpötila0-45 ℃
Jatkuva työaika24 tuntia
Koneen painoNoin 12000 kg
Virtalähteen täydellinen suojaustasoIP54

Leikkauspaksuuden vertailutaulukko


LaservoimaMax leikkauspaksuus
Hiiliteräs (mm)Ruostumaton teräs (mm)Alumiini (mm)Messinki

(Mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Yllä oleva parametri vain viitteeksi

Sovelletut materiaalit


Ruostumaton teräs, hiiliteräs, seosteräs, piiteräs, jousiteräs, galvanointilevy, suolakurkku, messinkilevy, kuparilevy, alumiinilevy jne.
Kuitulaserleikkauskoneen edut
1. Vertaa perinteiseen laseriin. Kuitulaser on ympäristönsuojelun lisää:
2. Paljon alhaisempi virrankulutus: kuitulaserin valosähköisen muuntamisen hyötysuhde on 15 kertaa suurempi kuin perinteisen laserin.
3. Parempi laserpistelaatu: yhden moduulin laserlähde
4. Pienempi kulutus: Varaosat ovat vain suojalinssejä ja suuttimia. Sähkönkulutus 6–16 kW erilaisella laservoimalla.
5. Erittäin automaatio: Hyväksyy digitaalisen ohjauksen, voimme tuoda tiedostoa AUTO CAD -sovelluksesta suoraan leikkausohjelmistoon. Mitä tahansa esineitä voidaan leikata, lisäksi on älykäs kirjoitustoiminto, mikä voi säästää raaka-ainekustannuksia suurimmassa määrin.
6. Korkea leikkaustehokkuus: Laserin siirto-ominaisuuksien takia laserleikkuukone on varustettu monilla CNC-työpenkkisarjoilla numeerisen ohjauksen toteuttamiseksi. Sinun on muutettava vain CNC-ohjelma eri muodon leikkaamiseksi, samoin kuin kaksiulotteisen ja kolmiulotteisen leikkaamiseksi.

Yksityiskohtaiset kuvat


Nimi:Koneen runko ja tarvikkeet.600 ℃ lämpökäsittely, 24 tunnin jäähdytys uunissa, tarkka CO2-suojaushitsaus, jotta varmistetaan 20 vuoden käyttö ilman muodonmuutoksia.
b.Synkroniset X / Y / Z-akselit: Z-akseli voi kulkea 150 mm, soveltuu monien metallilevyjen leikkaamiseen.
c.Korkea laatu takaa sen kestävyyden ja helpomman ylläpidon.
Nimi:Vaihtovirta-servomoottori ja kuljettajaTuomistettu servomoottori (Y-akseli, jota ohjaa kaksi servomoottoria) yhdessä hienostuneen planeettavähennysventtiilin kanssa takaa tasaisen, tarkan ja luotettavan käytön.
Nimi:Tarkkuus Lineaariset oppaatParannettu leikkuujärjestelmä, laservoima ja servonliike sopivat toisiinsa täydellisesti, tuotu korkean tarkkuuden vaihde- ja telinelaitteisto, vaihdettava kaksinkertainen työpöytä, jotta voidaan taata suurempi käsittelynopeus ja tarkkuus ..
Nimi:LeikkuupääTämättömässä leikkuupäässä on automaattinen korkeuden seuranta ja törmäyksenesto, mikä parantaa huomattavasti leikkuunopeutta, sileyttä ja leikkaustarkkuutta samalla lähtöteholla. Sanalla sanoen, leikkaustehokkuutta voidaan lisätä.
Nimi:Laserlähteenopeus, tarkka leikkuulinja ja sileä leikkuureuna

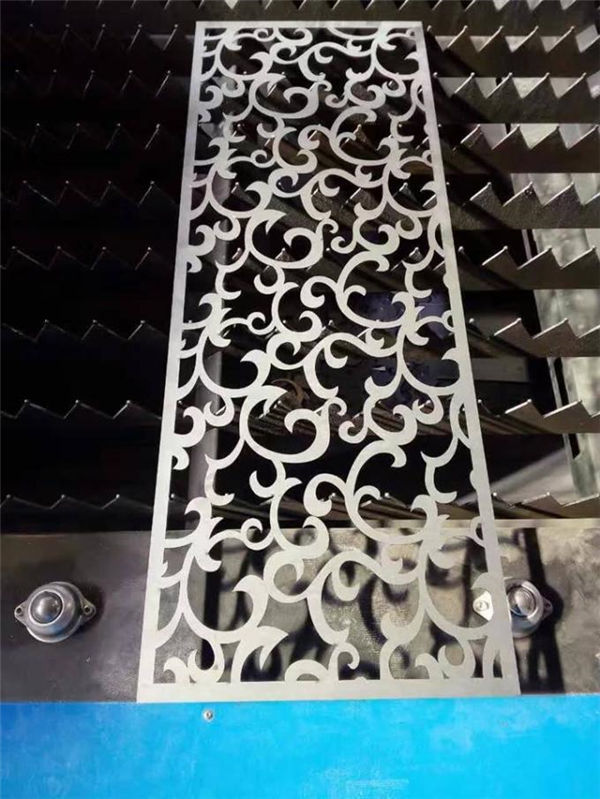

Näytteiden leikkaaminen


koulutus


Myynnin jälkeinen palvelu koulutuksesta koneen asennukseen (3 tapaa):
1.Koulutusvideo ja englanninkielinen käyttöohje asennusta, käyttöä, huoltoa ja vianmääritystä varten sekä tekninen opas, jota tarjotaan sähköpostitse, faksilla, puhelimella / whatsapp / skype // ja niin edelleen, kun tapaat joitain asennuksen, käytön tai säätämisen ongelmia.
2.Yrittäjäsi voi järjestää teknikolle tulemaan tehtaallemme oppimaan perustiedot laitteista ja käyttötarpeista, riittävä koulutusaika noin 3–5 päivää, koulutuksen sisältö on seuraava:
a) Yhteinen piirustusohjelmistojen koulutus;
b) Harjoittelu koneella päälle ja pois päältä;
c) Ohjauspaneelin ja ohjelmistoparametrien merkitys, parametrialueen asetus
d) koneen peruspuhdistus ja kunnossapito;
e) Laitteiden yleinen vianmääritys;
f) Varoitus toiminnasta.
3.Ovelta ovelle -koulutuspalvelu. viisumi, matkakulut ja majoitus maksetaan asiakkaan kustannuksella. On parempi järjestää kääntäjä molemmille insinööreillemme koulutusjakson aikana. Harjoitteluaika: 3–5 päivää.

Takuu


a) .1 Koko koneen vuosi (ihmisen aiheuttamista vaurioista neuvotellaan.).
b) .Laserlähde 2 vuoden takuu
c) .Elinikäinen huolto ja varaosien toimitus
d) .Ilmainen koulutus leikkaushenkilöstölle. (insinööri voi mennä ulkomaille neuvotellaan.)
