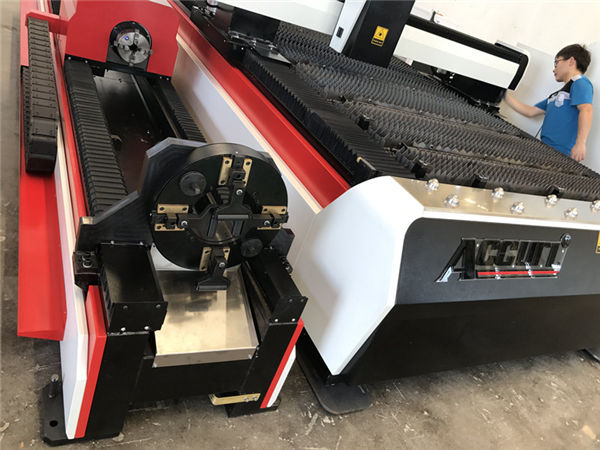

SS-putket 3D-laserleikkauskone / 3-akselinen kuitulevyleikkuri

tuotteen yksityiskohdat

Sertifiointi: CE

Maksu- ja toimitusehdot:

Minimitilausmäärä: 1Set

Hinta neuvoteltavissa

Pakkaustiedot: 1 * 20 GP -säiliö

Toimitusaika: 30 päivää

Maksuehdot: L / C, D / A, T / T, D / P, Western Union, L / C

Toimituskyky: 50 settiä kuukaudessa

Yksityiskohtainen tuotekuvaus

sovellus ::	Kaikki metallimateriaalit	Leikkauspaksuus:	SS Upto 10mm, MS Upto 22cm
Laser tyyppi ::	kuitu	CNC tai ei ::	Joo
Jäähdytystila ::	Veden jäähdytys	Ohjausohjelma ::	Cypcut
Tuetut graafiset muodot ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lähtöisin::	Kiina
Mallinumero::	TY-3015DG	Tarjoamme huoltopalvelua ::	Koneiden huoltoa varten ulkomailla käytettävissä olevat insinöörit
Toistuva tarkkuus ::	+ -0.03mm	Käyttölämpötila::	0 ° C-45 ° C: ssa
Työkosteus ::	5%-95%	Putkien leikkausalue:	20-130mmx3000mm
Jännite::	AC380V ± 10% 50Hz (60Hz)	Leikkausalue:	3000 * 1500 mm vakio, isompi voidaan räätälöidä

Koneen runko

1. Taiyin koneen runko 8 mm teräsrakenteella, 600 ℃ lämpökäsittely, tarkka hitsaus, varmistaaksesi 20 vuoden käytön ilman muodonmuutoksia.

2. Portaat magnesiumseosvalulla, Vahva vakaus ilman muodonmuutoksia, Nopea liikkuvuus.

3. Tehokas alueellinen tupakointijärjestelmä koneen rungon molemmilla puolilla, voimakas segmentoitu pölyn ja savunkeräys, se vähentää työntekijöille aiheutuvia haittoja.

4. Tuodut tarkkuuslaipan alennuslaite ja servomoottori, nopea ajonopeus.

5. 70 terää ja 6 liukukiskoa konepetillä, sulkevilla terillä koneen varoituksen vähentämiseksi, liukupalkit, jotka toimivat sylinterien kanssa, jotta arkit voidaan helposti ladata ja ladata.

6. Joustava lastauslaatikko voidaan avata eteen ja molemmille puolille, mikä on varmaa koneen työskentelyolosuhteissa.

Kuitulaserleikkauskoneen etu

1. Vertaa perinteiseen laseriin. Kuitulaser on ympäristönsuojelun lisää:
2. Paljon alhaisempi virrankulutus: kuitulaserin valosähköisen muuntamisen hyötysuhde on 15 kertaa suurempi kuin perinteisen laserin.
3. Parempi laserpistelaatu: yhden moduulin laserlähde
4. Pienempi kulutus: Sähkönkulutus on alle 7 kW tunnissa.

Kustannusanalyysi tunnissa
Ei.	erä	Leikkaus SS (1mm)	Leikkausteräs (5mm)	Huomautus
1	Sähköinen	1.4USD / tunti	1.4USD / tunti	1. Jos leikkaamiseen käytetään ilmaa, kustannukset = ilmakompressorin sähkövaraus + koneen sähkö + kuluttavat osat 2. Lasketut kustannukset perustuvat paikallisiin maksuihin Dongguanissa, ja eri maissa on joitain eroja. 3.Leikkaaksesi eri paksuutta, on erilaisia gus-kuluja
2	Kaasu (N2 / O2)	2USD / tunti	1.4USD / tunti
3	Suojalinssi, suutin	0.06USD / tunti	0.07USD / tunti
Kokonaiskustannukset		3.46USD / tunti	2.87USD / tunti

määrittely

Malli	TY-3015DG
Laserlähde	kuitu
Leikkausalue (L * W)	3000 mm × 1500 mm
Z-akselin isku	250 mm
Max. paikannusnopeus	120 m / min
X, Y-akseli maks. kiihdytä nopeutta	1.0G
Jäähdytysmuoto	Veden jäähdytys
Laserin aallonpituus	1070nm
Laserlähteen lähtöteho	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valinnainen)
Min. leikkausrako	≤ 0,1 mm
X-, Y- ja Z-akselien paikannustarkkuus	± 0,03 mm
X-, Y- ja Z-akselien toistuva paikannustarkkuus	± 0,01 mm
Leikkuumateriaalin paksuus (materiaalin mukaan)	0,2 - 25 mm
Kuljettajan malli	Tuotu servomoottori
tehovaatimus	380 V, 50/60 Hz
Työskentelylämpötila	0-45 ℃
Jatkuva työaika	24 tuntia
Koneen paino	Noin 12000 kg
Virtalähteen täydellinen suojaustaso	IP54

Yksityiskohtaiset kuvat

	Nimi:Koneen runko ja tarvikkeet a.600 ℃ lämpökäsittely, 24 tunnin jäähdytys uunissa, tarkka CO2-suojaushitsaus, jotta varmistetaan 20 vuoden käyttö ilman muodonmuutoksia. b.Synkroniset X / Y / Z-akselit: Z-akseli voi kulkea 150 mm, soveltuu monien metallilevyjen leikkaamiseen. c.Korkea laatu takaa sen kestävyyden ja helpomman ylläpidon.
Nimi:AC-servomoottori ja kuljettaja Maahantuotu servomoottori (Y-akseli, jota käyttävät kaksi servomoottoria) yhdessä hienostuneen planeettavähennysventtiilin kanssa takaa tasaisen, tarkan ja luotettavan käytön.
	Nimi:Tarkkuus Lineaariset oppaat Kehittynyt leikkuujärjestelmä, laservoima ja servoliike sopivat toisiinsa täydellisesti, tuodut tarkkuusvaihteet ja telineen käyttöjärjestelmä, vaihdettava kaksinkertainen työpöytä suuremman käsittelynopeuden ja tarkkuuden varmistamiseksi ..
Nimi:Leikkuupää Kosketuksettomassa leikkuupäässä on automaattinen korkeuden seuranta ja törmäyksenesto, mikä parantaa huomattavasti leikkuunopeutta, sileyttä ja leikkaustarkkuutta samalla lähtöteholla. Sanalla sanoen, leikkaustehokkuutta voidaan lisätä.
	Nimi:Laserlähde nopea nopeus, tarkka leikkuulinja ja sileä leikkuureuna

Nimi:Koneen runko ja tarvikkeet

a.600 ℃ lämpökäsittely, 24 tunnin jäähdytys uunissa, tarkka CO2-suojaushitsaus, jotta varmistetaan 20 vuoden käyttö ilman muodonmuutoksia.
b.Synkroniset X / Y / Z-akselit: Z-akseli voi kulkea 150 mm, soveltuu monien metallilevyjen leikkaamiseen.
c.Korkea laatu takaa sen kestävyyden ja helpomman ylläpidon.

Nimi:AC-servomoottori ja kuljettaja

Maahantuotu servomoottori (Y-akseli, jota käyttävät kaksi servomoottoria) yhdessä hienostuneen planeettavähennysventtiilin kanssa takaa tasaisen, tarkan ja luotettavan käytön.

Nimi:Tarkkuus Lineaariset oppaat

Kehittynyt leikkuujärjestelmä, laservoima ja servoliike sopivat toisiinsa täydellisesti, tuodut tarkkuusvaihteet ja telineen käyttöjärjestelmä, vaihdettava kaksinkertainen työpöytä suuremman käsittelynopeuden ja tarkkuuden varmistamiseksi ..

Nimi:Leikkuupää

Kosketuksettomassa leikkuupäässä on automaattinen korkeuden seuranta ja törmäyksenesto, mikä parantaa huomattavasti leikkuunopeutta, sileyttä ja leikkaustarkkuutta samalla lähtöteholla. Sanalla sanoen, leikkaustehokkuutta voidaan lisätä.

Nimi:Laserlähde

nopea nopeus, tarkka leikkuulinja ja sileä leikkuureuna

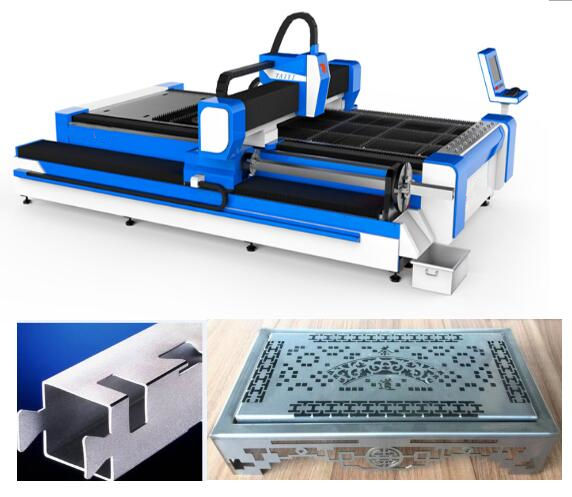

Näytteiden leikkaaminen

koulutus

Sopimuksen allekirjoittamisen jälkeen yrityksesi voi järjestää teknikon tulemaan tehtaallamme oppimaan perustiedot laitteista ja käyttötarpeista, riittävä koulutusaika noin 1-3 päivää, koulutuksen sisältö on seuraava:
a) Yhteinen piirustusohjelmistojen koulutus;
b) Harjoittelu koneella päälle ja pois päältä;
c) Ohjauspaneelin ja ohjelmistoparametrien merkitys, parametrialueen asetus;
d) koneen peruspuhdistus ja kunnossapito;
e) Laitteiden yleinen vianmääritys;
f) toiminnan varovaisuus,

Takuu SS-putkille ja -levyille laserleikkauskoneelle

a) .1 Koko koneen vuosi (ihmisen aiheuttamista vaurioista neuvotellaan.).
b) .Laserlähde 2 vuoden takuu
c) .Elinikäinen huolto ja varaosien toimitus
d) .Ilmainen koulutus leikkaushenkilöstölle. (insinööri voi mennä ulkomaille neuvotellaan.)
