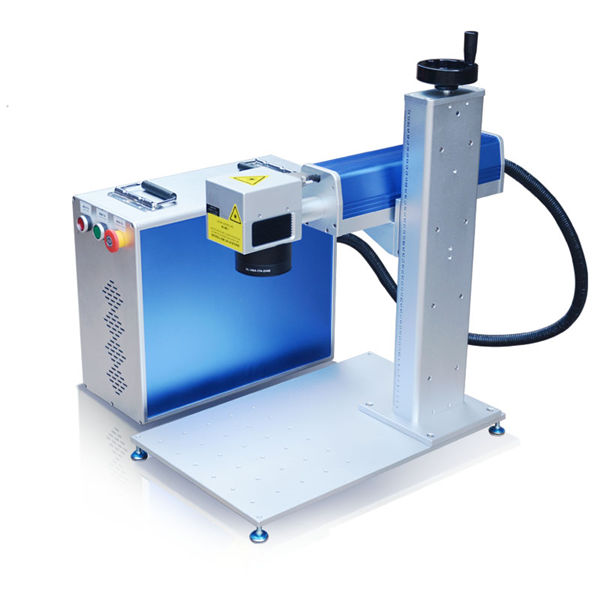

fiber laser engraving machine 10 meter machine body design

tuotteen yksityiskohdat

Sertifiointi: CE
Maksu- ja toimitusehdot:
Minimitilausmäärä: 1Set
Hinta neuvoteltavissa
Pakkaustiedot: 1 * 40 GP -säiliö
Toimitusaika: 30 päivää
Maksuehdot: L / C, D / A, T / T, D / P, Western Union

Yksityiskohtainen tuotekuvaus

sovellus:	Kaikki metallimateriaalit	Leikkauspaksuus:	Upto 1mm SS
Laser tyyppi:	Tuodut alkuperäiset kuitulaserit	Suurin leikkauspaksuus:	20mm / CS; 10mm / SS
Pienoislinjan leveys:	0.1mm	Ohjausohjelmisto:	Cypcut
Tuetut graafiset muodot:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Brand Name:
Toistuva tarkkuus:	+/- 0,03 mm	Käyttölämpötila:	0 ° C-45 ° C: ssa
Jäähdytystila:	Veden jäähdytys	Laserlähde:	IPG / nLIGHT / Raycus / Max
Jännite:	AC380V ± 10% 50Hz (60Hz)	Leikkausalue:	3000x1500mm

hakemus

Applied for Standard Stainless steel strip with thickness 0.2 to 14mm

Product

Cut round circle 100-800mm

Project Configration

code	erä
1	Scrap disposal system
2	Mechanical arm
3	Laser cutting machine
4	The central electric control cabinet
5	Cooling system
6	Feeding machine

Laser Machine Spec

Laserlähde	kuitu
Leikkausalue (L * W)	10000 mm × 15000 mm
Z-akselin isku	250 mm
Max. paikannusnopeus	120 m / min
X, Y-akseli maks. kiihdytä nopeutta	1.0G
Jäähdytysmuoto	Veden jäähdytys
Laserin aallonpituus	1070nm
Laserlähteen lähtöteho	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valinnainen)
Min. leikkausrako	≤ 0,1 mm
X-, Y- ja Z-akselien paikannustarkkuus	± 0,03 mm
X-, Y- ja Z-akselien toistuva paikannustarkkuus	± 0,01 mm
Leikkuumateriaalin paksuus (materiaalin mukaan)	0,2 - 25 mm
Kuljettajan malli	Tuotu servomoottori
tehovaatimus	380 V, 50/60 Hz
Työskentelylämpötila	0-45 ℃
Jatkuva työaika	24 tuntia
Koneen paino	Noin 12000 kg
Virtalähteen täydellinen suojaustaso	IP54

Laser cutting machine parameter

The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.

Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.

Collecting, uncoiling, Straighten, feeding device parameters

Code	Performance	Parametri	Huomautus
1	maximum loading weight of the coil	10T(Max)
2	Width of coil	200mm～1300mm
3	Thickness of coil	0.3mm～1.5mm
4	material roll inner diameter	Ø460-530mm
5	material roll outer diameter	Ø1300mm(Max)
6	production line speed	20m / min
7	loading mode	loading car
8	Tensioning method	hydraulic distension
9	braking method	Pneumatic disc brake
10	Feeding control	electric induction
11	uncoil	frequency control
12	Carrier; Material with a coffret	automatic
13	pressing device	Automatic
14	Flat roller	up 11 down 12
15	pinch roll	1set
16	feeder	pinch roller
17	Feeder driver	servo motor

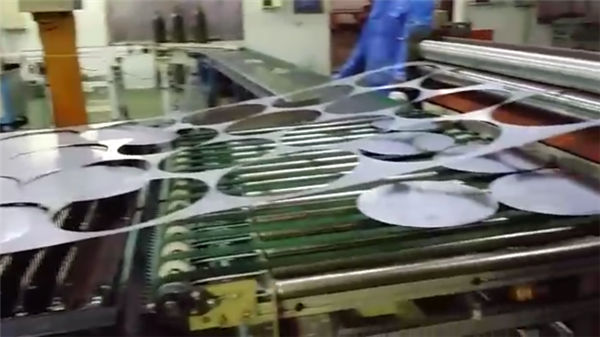

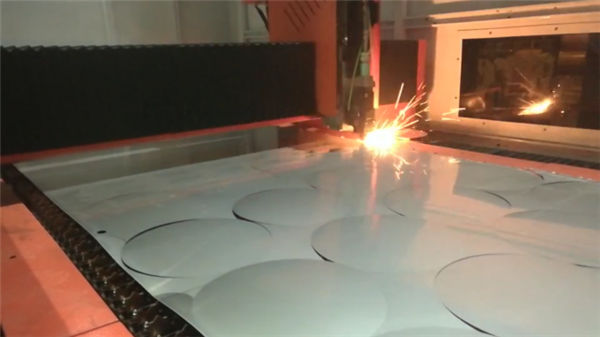

Cutting Samples: (attached photos are for reference , please contact with us for detail video)

Näytteiden leikkaaminen

Pre-sale palvelu

1. ilmainen näytteen leikkaus,
Ilmaista näytteen leikkaamista / testausta varten lähetä meille CAD-tiedostosi, teemme leikkauksen täällä ja teemme videon näyttämään leikkauksen tai lähetä näyte sinulle tarkistamaan leikkauksen laatu.
2. Räätälöity koneen suunnittelu
Asiakkaan hakemuksen mukaan voimme tarkistaa koneemme vastaavasti asiakkaan mukavuuden ja korkean tuotantotehokkuuden vuoksi.

Palvelu myynnin jälkeen

A. Koneeseen toimitetaan koulutusvideo ja englanninkielinen käyttöohje asennusta, käyttöä, huoltoa ja vianmääritystä varten, ja koneen on annettava tekninen opas sähköpostitse, faksilla, puhelimitse, skypellä….
B. Tarjoamme teknikon asiakkaan sivustolle asennusta ja koulutusta varten. Asiakkaan on katettava viisumi, lippu, paikalliset elinkustannukset.
C. Asiakas voi tulla tehtaallemme koulutusta varten. Tarjoamme koulutusta asennuksesta, käytöstä, koneiden vianetsinnästä ja kunnossapidosta.
Koulutuksen aikana työpajassamme tarjoamme ilmaisia koulutus- ja elinkustannuksia 7 päiväksi, rajoittakaa 2 henkilöä.

Takuu

a) .1 Koko koneen vuosi (ihmisen aiheuttamista vaurioista neuvotellaan.).
b) .Laserlähde 2 vuoden takuu
c) .Elinikäinen huolto ja varaosien toimitus
d) .Ilmainen koulutus leikkaushenkilöstölle. (insinööri voi mennä ulkomaille neuvotellaan.)

Ohje

Kysymys 1: Kuinka saan parhaan koneen minulle?
Voit kertoa meille työmateriaalisi, yksityiskohdat työstä kuvan tai vedion avulla, jotta voimme arvioida, pystyykö koneesi vastaamaan tarpeitasi vai ei. Sitten voimme antaa sinulle parhaan mallin, riippuen kokemuksestasi.

Kysymys 2: Käytänkö ensimmäistä kertaa tällaista konetta, onko sitä helppo käyttää?
Lähetämme sinulle englanniksi manuaalisen ja opastetun vedion, joka opettaa sinulle koneen käytön. Jos et vieläkään osaa käyttää sitä, voimme auttaa sinua "Teamviewer" -apuohjelmalla.Voimme myös puhua puhelimitse, sähköpostitse tai muulla tavoin.

Kysymys 3: Kuinka voin tehdä, jos koneella on ongelmia paikallaan?
Voisimme lähettää sinulle ilmaisia osia takuuaikana, jos koneissa on ongelmia "normaalikäytössä".

Kysymys 4: Suoritatko koneiden toimituksen?
Kyllä, rakkaat arvostetut asiakkaat, järjestämme sinulle FOB- tai CIF-hinnan. EXW-hintaan asiakkaiden on järjestettävä lähetys itse tai edustajiensa välityksellä.
