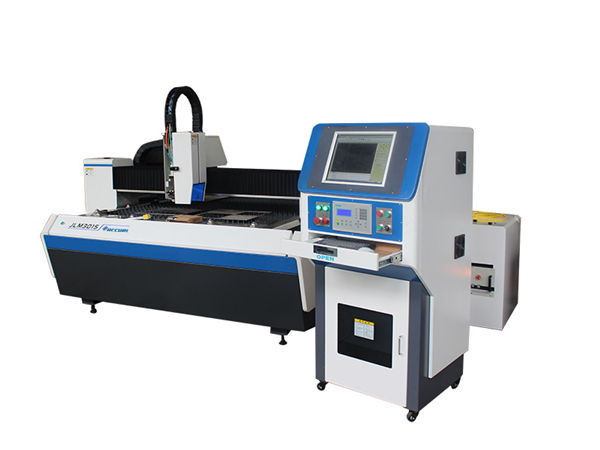

high precision small thin sheet metal laser cutting machines anti corrosion wear

tuotteen yksityiskohdat

Sertifiointi: ISO9001: 2008

Maksu- ja toimitusehdot:

Minimitilausmäärä: 1 yksikkö

Hinta: neuvottelut

Pakkaustiedot: Puinen kotelo

Toimitusaika: 7-15 päivää

Toimituskyky: 2000 yksikköä kuukaudessa

Yksityiskohtainen tuotekuvaus

Tuotteen nimi:	High Precision Metal Fiber Laser Cutting Machine	Laservoima:	500w/800w
Työalue:	500 * 500mm	Suurin liikkuvuusnopeus:	60m / min
Paikannustarkkuus:	± 0,01-0,03	Powe Supply:	3 × 380 V ± 10% 220 V ± 10%
Paketti:	Puinen kotelo	Takuu:	1 vuosi

Precision laser cutting machine is designed and made by RISE LASER. Adopted with leading laser technology for thin sheet metal application. The machine is combined with marble and Cypcut laser cutting system. With Integrated designing, dual gantry linear motor driving system, friendly interface and long term stable working.

* Turvallisuusrakenne
* Vähemmän miehitystä, hyvä pienelle työpajalle.
* Helppo käyttötapa
* Johtava cypcut-leikkausjärjestelmä, helppo käyttää.
* Korroosionesto kuluminen
* Voimansiirto-osien ilmainen huolto, syövyttävien materiaalien leikkaus on saatavana.
* Vakaa ja kestävä
* Marmorityöstökone, vähemmän säröjä, korkea stabiilisuus, iskunkestävyys samalla, kun työskennellään nopeasti.
* Tarkkuusleikkaus
* Paras leikkaus tulee sveitsistä RAYTOOLS laserleikkauspää
* Kuitulaserit
* Hyväksytty korkealaatuisten, Kiinassa tehtyjen kuitulaserien kanssa, jotka on valmistettu laadukkaasti ja vakaasti.
* Tarkka liikemekanismi
* Kaksisuuntainen lineaarimoottoriohjausjärjestelmä voi parantaa leikkaustarkkuutta ja tehokkuutta.

^kokoonpano

^#	^erä	^määrittely	^Brändi	^Huomautus
¹	^Laserlähde	^800W	^Maxphotonics
²	^{lineaarimoottori}		^Raytools
³	^{Optinen ritilä}	^{resoluutio 0,5 mikronia}	^Espanja
⁴	^kuljettaja		^servotronix
⁵	^{Z-akseli Ruuvimoduuliryhmä}		^valtuuttaa
⁶	^{Laserleikkauspää}	^BT230	^Raytools
⁷	^{Tarkka lineaarinen ohjauskisko}		^Hiwin
⁸	^Marmori	^{18001350200}	^Shandong
⁹	^{Orgaaninen kansi}	^standardi	^Raytools
¹⁰	^{Työstömateriaali}	^standardi	^Raytools	^{ilmailun alumiiniseos}

^Parametri

^Malli		⁵⁰⁵⁰
^Työkoko		^{500 x 500 (mm)}
^{Max. kiihtyvyys}		^{1,2 g}
^{X AXIS}	^{Max. Nopeus}	^{60m / min}
	^Reitti	^500mm
	^{Paikannustarkkuus}	^{± 0,01 mm}
	^{Toiston tarkkuus}	^{± 0.004mm}
^{Y AXIS}	^{Max. Nopeus}	^{60m / min}
	^Reitti	^500mm
	^{Paikannustarkkuus}	^{± 0,01 mm}
	^{Toiston tarkkuus}	^{± 0.004mm}
^{Z AXIS}	^Reitti	^100mm

^Työkunto

¹	^{Työskentelylämpötila}	^{-10 ℃ ~ 45 ℃}
²	^{Suhteellinen kosteus}	^{＜ 90% ei lauhdutinta}
³	^ympäristö	^{Hyvä ilmanvaihto, ei tärinää}
⁴	^Virtalähde	^{3 × 380 V ± 10% 220 V ± 10%}
⁵	^{Teho taajuus}	^50hz

Machine proposal

4.1 The Machine rack adopts marble structure and US CNC laser cutting system. With Integrated designing, through gantry milling machine processing ,so to make the movement be accurate .linear motor driving system, friendly interface and long term stable working.
Hyväksytty THK Japanin tarkkuus lineaarinen ohjauskisko, erittäin tarkka, vähäinen hankaus ja helppo koota tai vaihtaa.

4. 2 laserleikkauspää
BT230 (Raytools, Sveitsi-merkki) laserleikkauspää automaattitarkennusjärjestelmällä. Se voi estää materiaalihukkaa vääristymästä. Suojalasi voi pitää ja suojata leikkauspään sisällä olevien tärkeiden optisten osien edullisia kustannuksia. Automaattitarkennusjärjestelmä soveltuu ei-litteiden metallilevyjen käsittelyyn. Yhdessä korkealaatuisten laserien kanssa BT230: ta voidaan käyttää laajasti keramiikka-, lääketieteellisessä, puolijohde- ja muussa teollisuudessa.

^collimation	^100mm
^focus	^125mm
^{optical aperture}	^25mm
^{nozzel (single)}	^{:0.8/1.0/1.5/2.0/2.5/3.0/3.5/4.0mm}
^{lens materials}	^quartz
^{fiber plug}	^QBH
^{Auxiliary pressure}	^{Max. 20bar}
^paino	^~1.5Kg

4. 3 Control system

Ammattikäyttöön tarkoitetun PC: n teollisen tietokoneen käytön, graafisen käyttöliittymän, helppokäyttöisen, ammattimaisen leikkauksenhallintaohjelmiston avulla voidaan vapaasti suunnitella erilaisia grafiikoita ja tekstiä, reaaliaikaista käsittelyä, tukea CAD-, CorelDraw- ja muita ammatillisia kartoitusohjelmistoja.
. Laadukas teollisen tietokoneohjauksen toiminta
. Erittäin tehokas, helppo käyttää CNC-leikkausjärjestelmää
. Z-akselin automaattinen seurantatoiminto
CNC-leikkauksen hallintajärjestelmä
CNC-leikkausohjausjärjestelmä on korkean suorituskyvyn ohjauskortin käyttö, joka perustuu Windows XP Professional -kehitykseen ja täydellisesti telakoidaan CNC-ohjausjärjestelmällä, joten reaaliaikainen ohjaus ja ohjelmistopäivitykset koneen ja laserlähteen välillä ovat helpompaa ja nopeampaa.

Ohjausjärjestelmän pääpiirteet

Vakaa toiminta, hyvä häiriöidenestokyky
Nopea liikkuvuus, sujuva käynnistys ja pysähdys
Hyvä leikkuuteho, nopea leikkuunopeus
Parannettu kapasiteetti suurelle tietojenkäsittelylle
Lähtösäädin: tukee yhtenäistä kokonaisuuden lähtötilaa, tukee mitä tahansa asentoa leikkaamisen aloittamiseksi yhdessä NC: n ja grafiikan kanssa kahden lähtötilan kanssa, voidaan muuttaa pysäytysparametrien jälkeen.

Ohjelmisto

l Englanninkielinen versio saatavilla
l Tiedostojen käsittely tallennetaan pyydetyksi
l työskentelyliike ja leikkaustilanäyttö
l Voi tukea DXF, kansainvälisiä G-koodin NC-tiedostoja.
l Lasketaan laskenta automaattisesti
l Käsittelytarpeiden mukaan se tukee leikkauksen aloitusasennon ja käsittelysuunnan muuttamista, kun taas järjestelmän dynamiikka säätyy linja-asennon ohjaamiseksi tai ohjaamiseksi ulos.
Optimoi työaika tiedostojen tuontia tai manuaalista säätämistä varten.
Ryhmästä tuotu ja sovellettu osittainen tieto on saatavilla
Automaattinen pesäohjelmisto CAM
Suuri vaste, korkea näytteenottotaajuus, korkea siirtonopeus takaa servojärjestelmän vakauden, järjestelmän kautta avain voi kalibroida anturin toiminnan.
EtherCAT BUS CNC -järjestelmä (AheadTechs) voi tukea joustavaa ohjausta yhdistelmärajapinnan lisäämiseksi. Tuki työkalun tarkkuuden varmistamiseksi erilaisille akselinkorkeuden kompensointimuodoille.
Osien tilastojen ja tuotantomäärien käsittelyn hallinta.

^{Teorian leikkausparametri}

^{Teho (W)}	^materiaali	^{Paksuus (mm)}	^{Leikkuunopeus (m / min)}	^Kaasu
⁸⁰⁰	^{Ruostumaton teräs}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^Hiiliteräs	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
