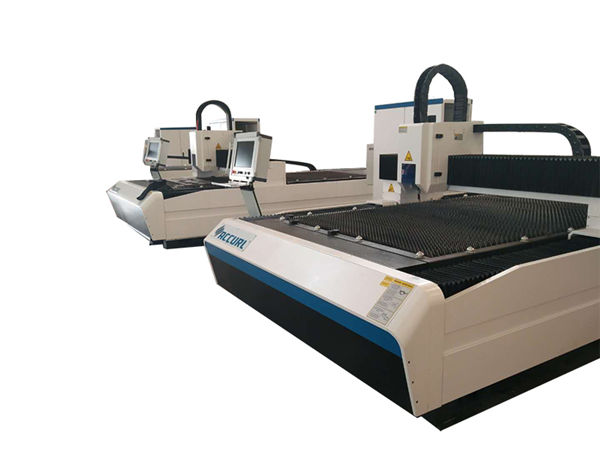

teollisuusmateriaalit metallilaserleikkauskoneet / teräksen leikkauslaitteet

teollisuusmateriaalit metallilaserleikkauskoneet / teräksen leikkauslaitteet

tuotteen yksityiskohdat


Sertifiointi: CE
Maksu- ja toimitusehdot:
Minimitilausmäärä: 1Set
Hinta neuvoteltavissa
Pakkaustiedot: 1 * 40 GP -säiliö
Toimitusaika: 30 päivää
Maksuehdot: L / C, D / A, T / T, D / P, Western Union

Yksityiskohtainen tuotekuvaus


sovellus ::Kaikki metallimateriaalitLeikkauspaksuus:SS Upto 12mm, MS Upto 22cm
Laser tyyppi ::Tuodut alkuperäiset kuitulaseritNimi:Kuitulaserleikkuri
Pienoislinjan leveys:0.1mmTuetut graafiset muodot ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Suurin kiihtyvyys:1GToistuva tarkkuus ::+/- 0,03 mm
Käyttölämpötila::0 ° C-45 ° C: ssaJäähdytystila:Veden jäähdytys
Paino (kg):4600Jännite::AC380V ± 10% 50Hz (60Hz)

Kuitulaserkoneen etu


1. Erinomainen polun laatu: Pienempi laserpiste ja korkea työn hyötysuhde, korkea laatu.
2. Suuri leikkuunopeus: leikkuunopeus on 2–3 kertaa kuin sama tehoinen CO2-laserleikkauskone.
3. Vakaa toiminta: ota käyttöön maailman parhaimmat tuontikuitulaserit, vakaa pe
suorituskyky, avainosat voivat saavuttaa 100 000 tuntia;
4. Suuri hyötysuhde valosähköiseen muuntamiseen: Vertaa CO2-laserleikkauskoneeseen. Kuitulaserleikkauskoneella on kolminkertainen valosähköinen muuntamiskyky.
5. Alhaiset kustannukset: Säästä energiaa ja suojele ympäristöä. Valosähköinen muuntoprosentti on jopa 25-30%. Alhainen sähkönkulutus on vain noin 20% -30% perinteisestä CO2-laserleikkauskoneesta.
6. Alhainen huolto: kuitulinjan siirtämisen ei tarvitse heijastaa linssiä, säästät ylläpitokustannukset;
7 Helppo käyttö: kuitulinjan siirto, ei optisen reitin säätämistä.

Kuitulaserleikkauskoneen pääpiirteet


1) Hyväksytään maailmankuulu Saksa Dlaser Fiber -laserlähde ja USA Laser Mech -leikkauspää &
Dynaaminen tarkennusjärjestelmä, se voi leikata ja lävistää erityyppisiä metallimateriaaleja erittäin tarkasti
ja nopea.
2) Koska laser siirtyy kuidulla, laserin optista reittiä ei tarvitse ylläpitää tai säätää.
Se vähentää huomattavasti koneiden virheastetta ja pidentää käyttöikää.
3) Suurkokoinen leikkuupinta-ala täyttää monenlaisten metallinkäsittelyjen vaatimukset.

määrittely


Laserlähdekuitu
Leikkausalue (L * W)3000 mm × 15000 mm
Z-akselin isku250 mm
Max. paikannusnopeus120 m / min
X, Y-akseli maks. kiihdytä nopeutta1.0G
JäähdytysmuotoVeden jäähdytys
Laserin aallonpituus1070nm


Laserlähteen lähtöteho



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valinnainen)

Min. leikkausrako≤ 0,1 mm
X-, Y- ja Z-akselien paikannustarkkuus± 0,03 mm
X-, Y- ja Z-akselien toistuva paikannustarkkuus± 0,01 mm
Leikkuumateriaalin paksuus (materiaalin mukaan)0,2 - 25 mm
Kuljettajan malliTuotu servomoottori
tehovaatimus380 V, 50/60 Hz
Työskentelylämpötila0-45 ℃
Jatkuva työaika24 tuntia
Koneen painoNoin 8600 kg
Virtalähteen täydellinen suojaustasoIP54

Leikkauspaksuuden vertailutaulukko


LaservoimaMax leikkauspaksuus
Hiiliteräs (mm)Ruostumaton teräs (mm)Alumiini (mm)Messinki

(Mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Yllä oleva parametri vain viitteeksi

Sovellusmateriaalit


Kuitulaserleikkauslaitteet sopivat metallin leikkaamiseen, kuten ruostumaton teräslevy, lievä teräslevy, hiiliteräslevy, seosteräslevy, jousiteräslevy, rautalevy, sinkitty rauta, sinkitty levy, alumiinilevy, kuparilevy, messinkilevy, pronssilevy. , Kultalevy, hopealevy, titaanilevy, metallilevy, metallilevy, putket ja putket jne.



Sovellusteollisuus


Kuitulaserleikkauskoneita käytetään laajalti mainostaulun, mainonnan, kyltien, merkkien, metallikirjaimien, LED-kirjeiden, keittiötarvikkeiden, mainoskirjeiden, ohutlevyjen käsittelyä, metallien komponentteja ja osia, rautatavaran, alustan, telineiden ja kaappien käsittelyn, metallin käsityön valmistuksessa, metalliesineet, hissipaneelien leikkaus, laitteistot, autonosat, lasikehikko, elektroniset osat, nimikilvet jne.

Yksityiskohtaiset kuvat




Nimi:Koneen runko ja tarvikkeet.600 ℃ lämpökäsittely, 24 tunnin jäähdytys uunissa, tarkka CO2-suojaushitsaus, jotta varmistetaan 20 vuoden käyttö ilman muodonmuutoksia.
b.Synkroniset X / Y / Z-akselit: Z-akseli voi kulkea 150 mm, soveltuu monien metallilevyjen leikkaamiseen.
c.Korkea laatu takaa sen kestävyyden ja helpomman ylläpidon.
Nimi:Vaihtovirta-servomoottori ja kuljettajaTuomistettu servomoottori (Y-akseli, jota ohjaa kaksi servomoottoria) yhdessä hienostuneen planeettavähennysventtiilin kanssa takaa tasaisen, tarkan ja luotettavan käytön.
Nimi:Tarkkuus Lineaariset oppaatParannettu leikkuujärjestelmä, laservoima ja servonliike sopivat toisiinsa täydellisesti, tuotu korkean tarkkuuden vaihde- ja telinelaitteisto, vaihdettava kaksinkertainen työpöytä, jotta voidaan taata suurempi käsittelynopeus ja tarkkuus ..
Nimi:Leikkuupää

Kosketuksettomassa leikkuupäässä on automaattinen korkeuden seuranta ja törmäyksenesto, mikä parantaa huomattavasti leikkuunopeutta, sileyttä ja leikkaustarkkuutta samalla lähtöteholla. Sanalla sanoen, leikkaustehokkuutta voidaan lisätä.

Nimi:Laserlähteenopeus, tarkka leikkuulinja ja sileä leikkuureuna

Näytteiden leikkaaminen


koulutus


Myynnin jälkeinen palvelu koulutuksesta koneen asennukseen (3 tapaa):

1.Koulutusvideo ja englanninkielinen käyttöohje asennusta, käyttöä, huoltoa ja vianmääritystä varten sekä tekninen opas, jota tarjotaan sähköpostitse, faksilla, puhelimella / whatsapp / skype // ja niin edelleen, kun tapaat joitain asennuksen, käytön tai säätämisen ongelmia.
2.Yrittäjäsi voi järjestää teknikolle tulemaan tehtaallemme oppimaan perustiedot laitteista ja käyttötarpeista, riittävä koulutusaika noin 3–5 päivää, koulutuksen sisältö on seuraava:
a) Yhteinen piirustusohjelmistojen koulutus;
b) Harjoittelu koneella päälle ja pois päältä;
c) Ohjauspaneelin ja ohjelmistoparametrien merkitys, parametrialueen asetus
d) koneen peruspuhdistus ja kunnossapito;
e) Laitteiden yleinen vianmääritys;
f) Varoitus toiminnasta.
3.Ovelta ovelle -koulutuspalvelu. viisumi, matkakulut ja majoitus maksetaan asiakkaan kustannuksella. On parempi järjestää kääntäjä molemmille insinööreillemme koulutusjakson aikana. Harjoitteluaika: 3–5 päivää.

Takuu


a) .1 Koko koneen vuosi (ihmisen aiheuttamista vaurioista neuvotellaan.).
b) .Laserlähde 2 vuoden takuu
c) .Elinikäinen huolto ja varaosien toimitus
d) .Ilmainen koulutus leikkaushenkilöstölle. (insinööri voi mennä ulkomaille neuvotellaan.)

Pakkaus ja lähetys


1.Puistokotelo on pölytyskäsittelyn jälkeen. Tarvitsetta puutarhan tarkastusta, mikä säästää toimitusaikaa.
2.Kaikki koneen varaosat peitettiin joillakin pehmeillä materiaaleilla, pääasiassa helmivillalla.
Vältetään kaikki vahingot, joita voi tapahtua toimitusprosessissa. Kun peitämme muovia, kääri se tiiviisti, varmista, että peitetyt pehmeät materiaalit ovat ehjät, välttäen myös vedenpitäviä ja ruostumattomia.
3.Elävin on puinen kotelo, jossa on kiinteät muotit.
4.Puistokotelon pohjassa on kiinteä rautakaapeli, joka on kätevä käsitellä ja kuljettaa.
