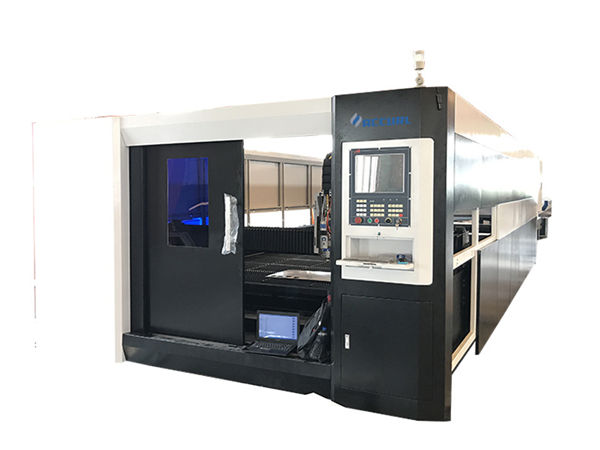

ruostumattoman teräksen metallilevykuitulaserleikkauskone

tuotteen yksityiskohdat

Sertifiointi: CE
Maksu- ja toimitusehdot:
Minimitilausmäärä: 1Set
Hinta neuvoteltavissa
Pakkaustiedot: 1 * 40 GP -säiliö
Toimitusaika: 30 päivää
Maksuehdot: L / C, D / A, T / T, D / P, Western Union
Toimituskyky: 150 s

Yksityiskohtainen tuotekuvaus

sovellus ::	Kaikki metallimateriaalit	Leikkauspaksuus:	SS Upto 12mm, MS Upto 22cm
Laser tyyppi ::	kuitu	Pulssitaajuus:	1-2000HZ
Paikannusjärjestelmä:	Punainen valo	Ohjausohjelma ::	Cypcut
Tuetut graafiset muodot ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lähtöisin::	Kiina
Mallinumero::	TY-6020JB	Tarjoamme huoltopalvelua ::	Koneiden huoltoa varten ulkomailla käytettävissä olevat insinöörit
Toistuva tarkkuus ::	+ -0.03mm	Käyttölämpötila::	0 ° C-45 ° C: ssa
Työkosteus ::	5%-95%	Laserlähde:	Kiinalainen tai tuotu
Jännite::	AC380V ± 10% 50Hz (60Hz)	Leikkausalue:	6000 * 2000mm
Tuotteen nimi:	Teräslevykuitulaserleikkuri TY-6020JB

Kuitulaserkoneen etu

1. Vertaa perinteiseen laseriin. Kuitulaser on ympäristönsuojelun tasoa parempaa
2. Paljon alhaisempi virrankulutus: kuitulaserin valosähköisen muuntamisen hyötysuhde on 15 kertaa suurempi kuin perinteisen laserin.
3. Parempi laserpistelaatu: yhden moduulin laserlähde
4. Pienempi kulutus: Sähkönkulutus on alle 7 kW tunnissa.

Kuitulaserleikkauskoneen pääpiirteet

Koneen runko:
1. Taiyin koneen runko 8 mm teräsrakenteella, 600 ℃ lämpökäsittely, tarkka hitsaus, varmistaaksesi 20 vuoden käytön ilman muodonmuutoksia.

2. Portaat magnesiumseosvalulla, Vahva vakaus ilman muodonmuutoksia, Nopea liikkuvuus.

3. Tehokas alueellinen tupakointijärjestelmä koneen rungon molemmilla puolilla, voimakas segmentoitu pölyn ja savunkeräys, se vähentää työntekijöille aiheutuvia haittoja.

4. Tuodut tarkkuuslaipan alennuslaite ja servomoottori, nopea ajonopeus.

5. 70 terää ja 6 liukukiskoa konepetillä, sulkevilla terillä koneen varoituksen vähentämiseksi, liukupalkit, jotka toimivat sylinterien kanssa, jotta arkit voidaan helposti ladata ja ladata.

6. Joustava lastauslaatikko voidaan avata eteen ja molemmille puolille, mikä on varmaa koneen työskentelyolosuhteissa.

määrittely

Laserlähde	kuitu
Leikkausalue (L * W)	6000 mm × 2000 mm
Z-akselin isku	250 mm
Max. paikannusnopeus	120 m / min
X, Y-akseli maks. kiihdytä nopeutta	1.0G
Jäähdytysmuoto	Veden jäähdytys
Laserin aallonpituus	1070nm
Laserlähteen lähtöteho	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valinnainen)
Min. leikkausrako	≤ 0,1 mm
X-, Y- ja Z-akselien paikannustarkkuus	± 0,03 mm
X-, Y- ja Z-akselien toistuva paikannustarkkuus	± 0,01 mm
Leikkuumateriaalin paksuus (materiaalin mukaan)	0,2 - 25 mm
Kuljettajan malli	Tuotu servomoottori
tehovaatimus	380 V, 50/60 Hz
Työskentelylämpötila	0-45 ℃
Jatkuva työaika	24 tuntia
Koneen paino	Noin 12000 kg
Virtalähteen täydellinen suojaustaso	IP54

Leikkauspaksuuden vertailutaulukko

Laservoima	Max leikkauspaksuus
Laservoima	Hiiliteräs (mm)	Ruostumaton teräs (mm)	Alumiini (mm)	Messinki (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Yllä oleva parametri vain viitteeksi

Sovelletut materiaalit

Ruostumaton teräs, hiiliteräs, seosteräs, piiteräs, jousiteräs, galvanointilevy, suolakurkku, messinkilevy, kuparilevy, alumiinilevy jne.

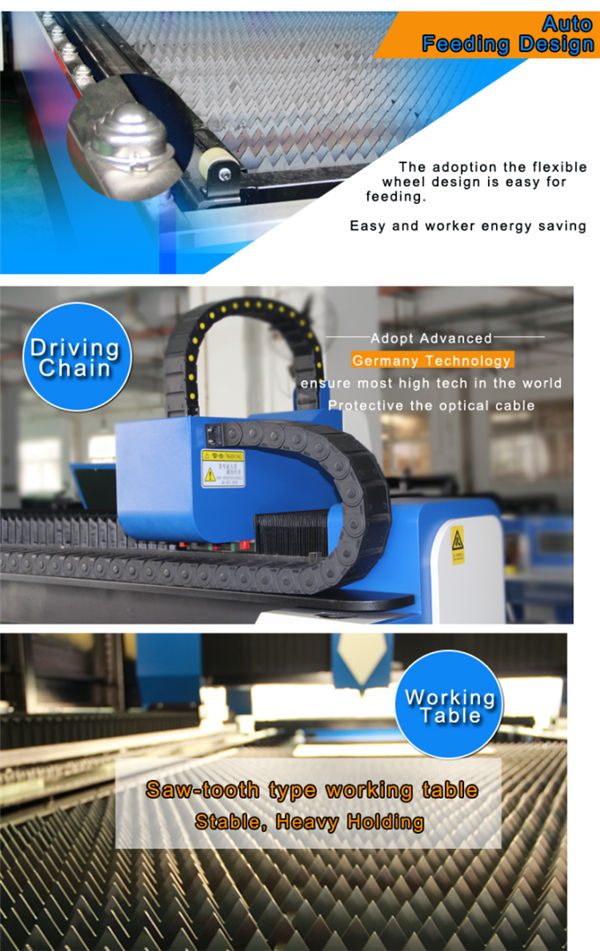

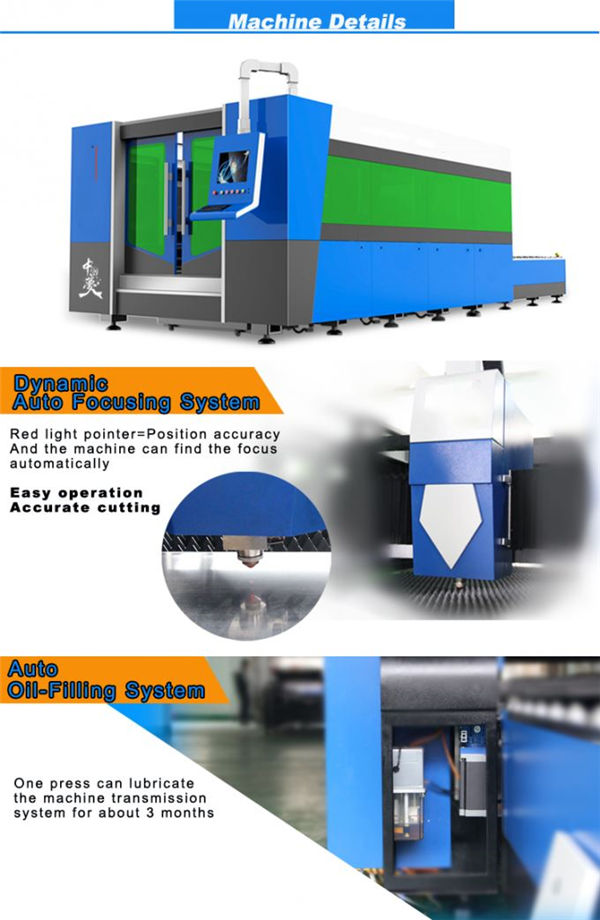

Yksityiskohtaiset kuvat

	Nimi:Koneen runko ja tarvikkeet a.600 ℃ lämpökäsittely, 24 tunnin jäähdytys uunissa, tarkka CO2-suojaushitsaus, jotta varmistetaan 20 vuoden käyttö ilman muodonmuutoksia. b.Synkroniset X / Y / Z-akselit: Z-akseli voi kulkea 150 mm, soveltuu monien metallilevyjen leikkaamiseen. c.Korkea laatu takaa sen kestävyyden ja helpomman ylläpidon.
Nimi:AC-servomoottori ja kuljettaja Maahantuotu servomoottori (Y-akseli, jota käyttävät kaksi servomoottoria) yhdessä hienostuneen planeettavähennysventtiilin kanssa takaa tasaisen, tarkan ja luotettavan käytön.
	Nimi:Tarkkuus Lineaariset oppaat Kehittynyt leikkuujärjestelmä, laservoima ja servoliike sopivat toisiinsa täydellisesti, tuodut tarkkuusvaihteet ja telineen käyttöjärjestelmä, vaihdettava kaksinkertainen työpöytä suuremman käsittelynopeuden ja tarkkuuden varmistamiseksi ..
Nimi:Leikkuupää Kosketuksettomassa leikkuupäässä on automaattinen korkeuden seuranta ja törmäyksenesto, mikä parantaa huomattavasti leikkuunopeutta, sileyttä ja leikkaustarkkuutta samalla lähtöteholla. Sanalla sanoen, leikkaustehokkuutta voidaan lisätä.
	Nimi:Laserlähde nopea nopeus, tarkka leikkuulinja ja sileä leikkuureuna

Nimi:Koneen runko ja tarvikkeet

a.600 ℃ lämpökäsittely, 24 tunnin jäähdytys uunissa, tarkka CO2-suojaushitsaus, jotta varmistetaan 20 vuoden käyttö ilman muodonmuutoksia.
b.Synkroniset X / Y / Z-akselit: Z-akseli voi kulkea 150 mm, soveltuu monien metallilevyjen leikkaamiseen.
c.Korkea laatu takaa sen kestävyyden ja helpomman ylläpidon.

Nimi:AC-servomoottori ja kuljettaja

Maahantuotu servomoottori (Y-akseli, jota käyttävät kaksi servomoottoria) yhdessä hienostuneen planeettavähennysventtiilin kanssa takaa tasaisen, tarkan ja luotettavan käytön.

Nimi:Tarkkuus Lineaariset oppaat

Kehittynyt leikkuujärjestelmä, laservoima ja servoliike sopivat toisiinsa täydellisesti, tuodut tarkkuusvaihteet ja telineen käyttöjärjestelmä, vaihdettava kaksinkertainen työpöytä suuremman käsittelynopeuden ja tarkkuuden varmistamiseksi ..

Nimi:Leikkuupää

Kosketuksettomassa leikkuupäässä on automaattinen korkeuden seuranta ja törmäyksenesto, mikä parantaa huomattavasti leikkuunopeutta, sileyttä ja leikkaustarkkuutta samalla lähtöteholla. Sanalla sanoen, leikkaustehokkuutta voidaan lisätä.

Nimi:Laserlähde

nopea nopeus, tarkka leikkuulinja ja sileä leikkuureuna

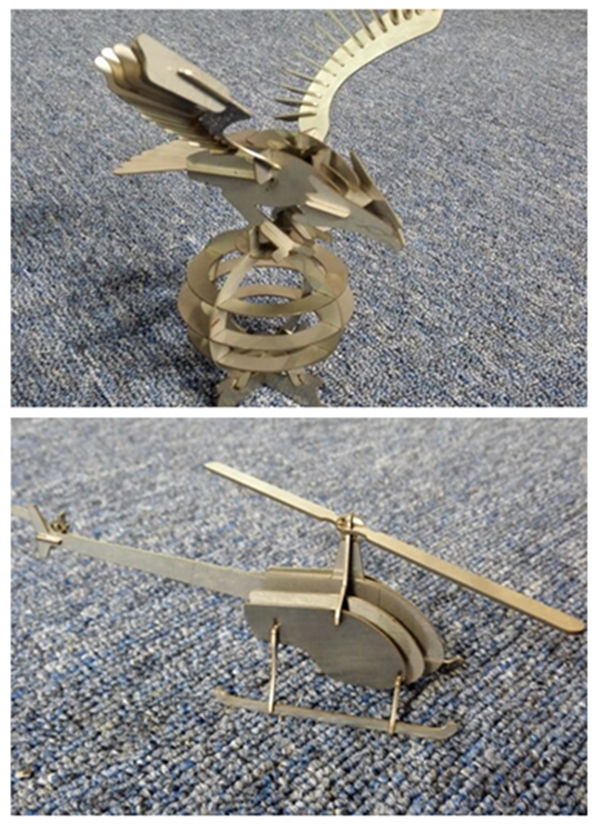

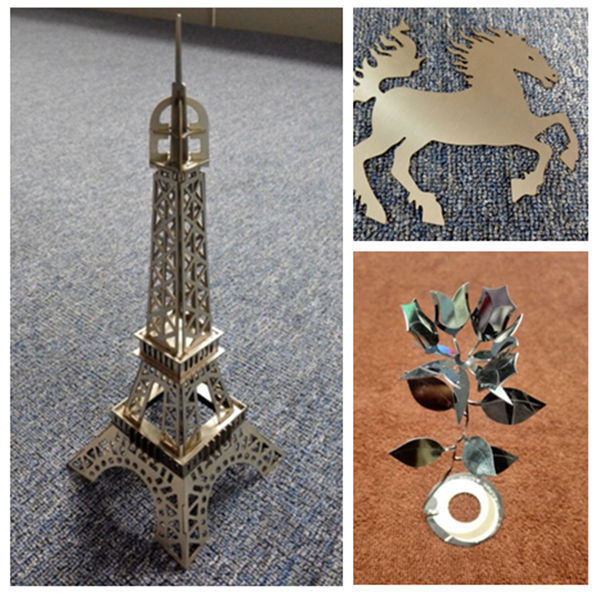

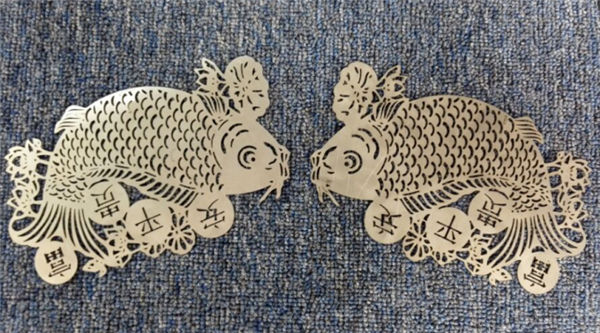

Näytteiden leikkaaminen

koulutus

Myynnin jälkeinen palvelu koulutuksesta koneen asennukseen (3 tapaa):
1. Koulutusvideo ja englanninkielinen käyttöohje, joka tarjotaan asennusta, käyttöä, huoltoa ja vianmääritystä varten, sekä tekninen opas, jota tarjotaan sähköpostitse, faksilla, puhelimitse / whatsapp / skype // ja niin edelleen, kun tapaat joitain asennuksen, käytön tai säätämisen ongelmia.
2. Yrityksesi voi järjestää teknikkoa tulemaan tehtaallamme oppimaan perustiedot laitteista ja käyttötarpeista, riittävä koulutusaika noin 3–5 päivää, koulutuksen sisältö on seuraava:
a) Yhteinen piirustusohjelmistojen koulutus;
b) Harjoittelu koneella päälle ja pois päältä;
c) Ohjauspaneelin ja ohjelmistoparametrien merkitys, parametrialueen asetus
d) koneen peruspuhdistus ja kunnossapito;
e) Laitteiden yleinen vianmääritys;
f) Varoitus toiminnasta.
3. Ovelta ovelle -koulutuspalvelu. viisumi, matkakulut ja majoitus maksetaan asiakkaan kustannuksella. On parempi järjestää kääntäjä molemmille insinööreillemme koulutusjakson aikana. Harjoitteluaika: 3–5 päivää.

Takuu

a). 1Vuotu koko metallikuitulaserleikkauskonetta varten. (Ihmisen aiheuttamista vahingoista neuvotellaan.).
b). Laserlähde 2 vuoden takuu
c). Elinikäinen huolto ja varaosien toimitus
d). Operaatiohenkilöstön ilmainen koulutus. (insinööri voi mennä ulkomaille neuvotellaan.)
