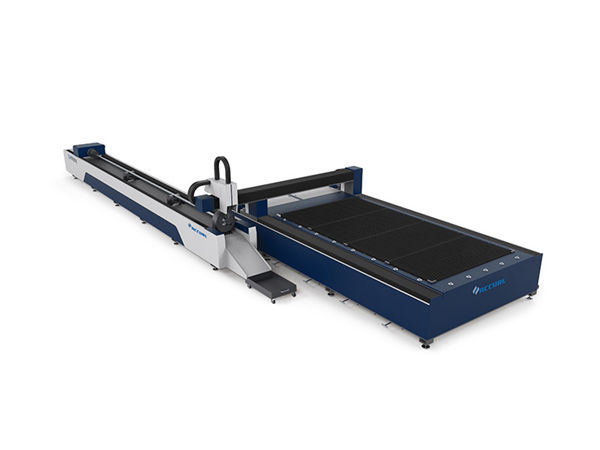

metalliputkien 3D-laserleikkauskone / automaattinen putkien leikkauskone

tuotteen yksityiskohdat

Sertifiointi: CE
Maksu- ja toimitusehdot:
Minimitilausmäärä: 1Set
Hinta neuvoteltavissa
Pakkaustiedot: 1 * 20 GP -säiliö
Toimitusaika: 30 päivää
Maksuehdot: L / C, D / A, T / T, D / P, Western Union, L / C
Toimituskyky: 50 settiä kuukaudessa

Yksityiskohtainen tuotekuvaus

sovellus ::	Kaikki metallimateriaalit	Leikkauspaksuus:	SS Upto 10mm, MS Upto 22cm
Laser tyyppi ::	kuitu	CNC tai ei ::	Joo
Jäähdytystila ::	Veden jäähdytys	Ohjausohjelma ::	Cypcut
Tuetut graafiset muodot ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lähtöisin::	Kiina
Mallinumero::	TY-3015DG	Tarjoamme huoltopalvelua ::	Koneiden huoltoa varten ulkomailla käytettävissä olevat insinöörit
Toistuva tarkkuus ::	+ -0.03mm	Käyttölämpötila::	0 ° C-45 ° C: ssa
Työkosteus ::	5%-95%	Käsittelyalue:	20-130mmx3000mm
Jännite::	AC380V ± 10% 50Hz (60Hz)	Leikkausalue:	3000 * 1500 mm vakio, isompi voidaan räätälöidä

Koneen runko

1. Koneen runko 8mm teräsrakenteella, 600 ℃ lämpökäsittely, tarkka hitsaus, varmistaaksemme 20 vuoden käytön ilman muodonmuutoksia.
2. Portaat magnesiumseosvalulla, Vahva vakaus ilman muodonmuutoksia, Nopea liikkuvuus.
3. Tehokas alueellinen tupakointijärjestelmä koneen rungon molemmilla puolilla, voimakas segmentoitu pölyn ja savunkeräys, se vähentää työntekijöille aiheutuvia haittoja.
4. Tuodut tarkkuuslaipan alennuslaite ja servomoottori, nopea ajonopeus.
5. 70 terää ja 6 liukukiskoa konepetillä, sulkevilla terillä koneen varoituksen vähentämiseksi, liukupalkit, jotka toimivat sylinterien kanssa, jotta arkit voidaan helposti ladata ja ladata.
6. Joustava lastauslaatikko voidaan avata eteen ja molemmille puolille, mikä on varmaa koneen työskentelyolosuhteissa.

Kuitulaserleikkauskoneen etu

1) Erinomainen säteen laatu: Pienempi tarkennushalkaisija ja korkea työteho, korkea laatu.
2) Suuri leikkuunopeus: Leikkuunopeus on yli 60m / min
3) Vakaa toiminta: Hyväksytään maailman suosituimmat kuitulaserit, vakaa suorituskyky, tärkeimmät osat voivat
saavuttaa 100 000 tuntia;
4) Suuri hyötysuhde valosähköiseen muuntamiseen: Vertaa CO2-laserleikkauskoneeseen,
kuitulaserleikkauskoneella on kolminkertainen valosähköinen muuntohyötysuhde
5) Halvat ja vähän huoltoa: Säästä energiaa ja suojele ympäristöä. Valosähköinen muuntoprosentti
on jopa 25-30%. Alhainen sähkönkulutus, se on vain noin 20% -30% perinteisestä CO2-laserista
leikkuri. Kuitulinjan siirron ei tarvitse heijastaa linssiä, säästät ylläpitokustannukset;
6) Helppo käyttö: kuitulinjan siirto, ei optisen reitin säätämistä;
7) Erittäin joustavat optiset tehosteet: Kompakti suunnittelu, helppo ja joustava valmistusvaatimus.

määrittely

Laserlähde	kuitu
Leikkausalue (L * W)	3000 mm × 1500 mm
Z-akselin isku	250 mm
Max. paikannusnopeus	120 m / min
X, Y-akseli maks. kiihdytä nopeutta	1.0G
Jäähdytysmuoto	Veden jäähdytys
Laserin aallonpituus	1070nm
Laserlähteen lähtöteho	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valinnainen)
Min. leikkausrako	≤ 0,1 mm
X-, Y- ja Z-akselien paikannustarkkuus	± 0,03 mm
X-, Y- ja Z-akselien toistuva paikannustarkkuus	± 0,01 mm
Leikkuumateriaalin paksuus (materiaalin mukaan)	0,2 - 25 mm
Kuljettajan malli	Tuotu servomoottori
tehovaatimus	380 V, 50/60 Hz
Työskentelylämpötila	0-45 ℃
Jatkuva työaika	24 tuntia
Koneen paino	Noin 12000 kg
Virtalähteen täydellinen suojaustaso	IP54

Yksityiskohtaiset kuvat

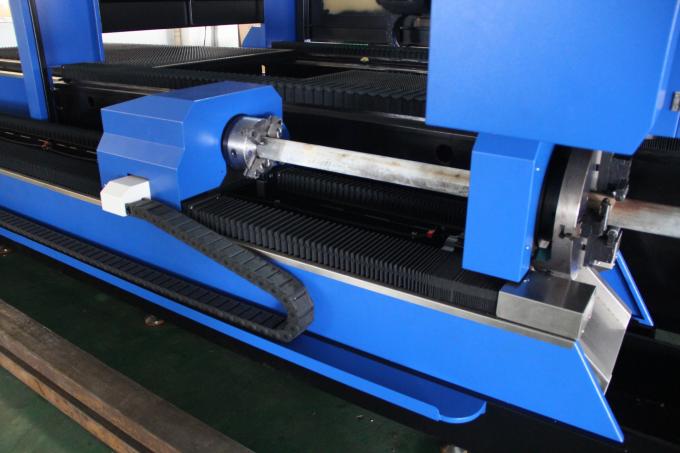

	Nimi: Koneen runko ja lisävaruste.600 ℃ lämpökäsittely, 24 tunnin jäähdytys uunissa, tarkka CO2-suojaushitsaus, jotta varmistetaan 20 vuoden käyttö ilman muodonmuutoksia. b.Synkroniset X / Y / Z-akselit: Z-akseli voi kulkea 150 mm, soveltuu monien metallilevyjen leikkaamiseen. c.Korkea laatu takaa sen kestävyyden ja helpomman ylläpidon.
Nimi:Vaihtovirta-servomoottori ja kuljettajaTuomistettu servomoottori (Y-akseli, jota ohjaa kaksi servomoottoria) yhdessä hienostuneen planeettavähennysventtiilin kanssa takaa tasaisen, tarkan ja luotettavan käytön.
	Nimi:Tarkkuus Lineaariset oppaatParannettu leikkuujärjestelmä, laservoima ja servonliike sopivat toisiinsa täydellisesti, tuotu korkean tarkkuuden vaihde- ja telinelaitteisto, vaihdettava kaksinkertainen työpöytä, jotta voidaan taata suurempi käsittelynopeus ja tarkkuus ..
Nimi:LeikkuupääTämättömässä leikkuupäässä on automaattinen korkeuden seuranta ja törmäyksenesto, mikä parantaa huomattavasti leikkuunopeutta, sileyttä ja leikkaustarkkuutta samalla lähtöteholla. Sanalla sanoen, leikkaustehokkuutta voidaan lisätä.
	Nimi:Laserlähteenopeus, tarkka leikkuulinja ja sileä leikkuureuna

Näytteiden leikkaaminen

koulutus

Sopimuksen allekirjoittamisen jälkeen yrityksesi voi järjestää teknikon tulemaan tehtaallamme oppimaan perustiedot laitteista ja käyttötarpeista, riittävä koulutusaika noin 1-3 päivää, koulutuksen sisältö on seuraava:
a) Yhteinen piirustusohjelmistojen koulutus;
b) Harjoittelu koneella päälle ja pois päältä;
c) Ohjauspaneelin ja ohjelmistoparametrien merkitys, parametrialueen asetus;
d) koneen peruspuhdistus ja kunnossapito;
e) Laitteiden yleinen vianmääritys;
f) Varoitus toiminnasta
