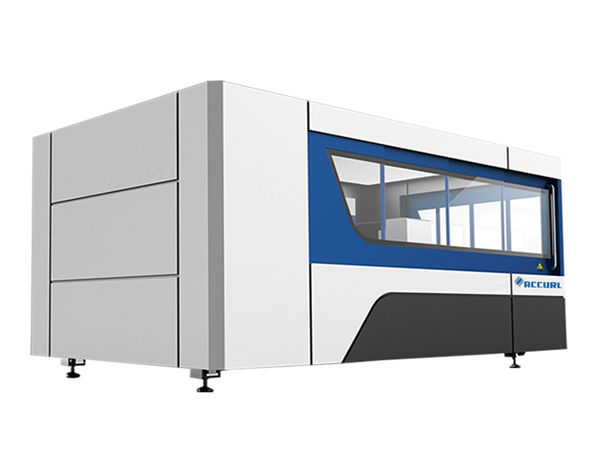

kuitulaserlevyleikkuri 3-akseli autoteollisuudelle

tuotteen yksityiskohdat

Sertifiointi: CE
Maksu- ja toimitusehdot:
Minimitilausmäärä: 1Set
Hinta neuvoteltavissa
Pakkaustiedot: 1 * 40 GP -säiliö
Toimitusaika: 30 päivää
Maksuehdot: L / C, D / A, T / T, D / P, Western Union

Yksityiskohtainen tuotekuvaus

sovellus ::	Kaikki metallimateriaalit	Leikkauspaksuus:	SS Upto 12mm, MS Upto 22cm
Laser tyyppi ::	Tuodut alkuperäiset kuitulaserit	Pienoislinjan leveys:	0.1mm
Tuetut graafiset muodot ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Suurin kiihtyvyys:	1G
Toistuva tarkkuus ::	+/- 0,03 mm	Käyttölämpötila::	0 ° C-45 ° C: ssa
Jäähdytystila:	Veden jäähdytys	Paino (kg):	4600
Jännite::	AC380V ± 10% 50Hz (60Hz)	Leikkausalue:	3000x1500mm

Pääpiirteet

1) Accurl-laserleikkauslaite, jonka tarkkuus on Kiinassa, se voi leikata pienen metallipyörän suunnittelun, jonka koko on puoli kolikkoa ja täydellisesti leikata 6 mm: n lempeä teräs. 120 reikää voidaan leikata yhden minuutin sisällä.
2) 600 ℃: n lämpökäsittely, 24 tunnin jäähdytys uunissa, 8 metrin telineen jyrsintä, tarkka CO2-suojaushitsaus, jotta varmistetaan 20 vuoden käyttö ilman muodonmuutoksia.
3) Peitä pieni alue, säästä tilaa, minimalistinen muotoilu laserkaapin integrointisuunnittelulla.
4) romuta auton symmetrinen muotoilu, molemmat osapuolet voivat puhdistaa jätteet; Laita kone rommiin ei ole vasenta ja oikeaa vaatimusta; Pneumaattinen nostinlaite materiaalin naarmuuntumisen estämiseksi.
5) Käytetään erityisesti leikkaamaan 0,5–6 mm hiiliterästä, 0,5–5 mm ruostumatonta terästä, galvanoitua terästä, elektrolyyttistä sinkittyä teräslevyä, piiterästä ja muita ohuita metallilevyjä. 1000 W voi leikata 3 mm alumiinia ja 2 mm kuparia.

määrittely

Laserlähde	kuitu
Leikkausalue (L * W)	3000 mm × 15000 mm
Z-akselin isku	250 mm
Max. paikannusnopeus	120 m / min
X, Y-akseli maks. kiihdytä nopeutta	1.0G
Jäähdytysmuoto	Veden jäähdytys
Laserin aallonpituus	1070nm
Laserlähteen lähtöteho	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valinnainen)
Min. leikkausrako	≤ 0,1 mm
X-, Y- ja Z-akselien paikannustarkkuus	± 0,03 mm
X-, Y- ja Z-akselien toistuva paikannustarkkuus	± 0,01 mm
Leikkuumateriaalin paksuus (materiaalin mukaan)	0,2 - 25 mm
Kuljettajan malli	Tuotu servomoottori
tehovaatimus	380 V, 50/60 Hz
Työskentelylämpötila	0-45 ℃
Jatkuva työaika	24 tuntia
Koneen paino	Noin 8600 kg
Virtalähteen täydellinen suojaustaso	IP54

Leikkauspaksuuden vertailutaulukko

Laservoima	Max leikkauspaksuus
Laservoima	Hiiliteräs (mm)	Ruostumaton teräs (mm)	Alumiini (mm)	Messinki (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Yllä oleva parametri vain viitteeksi

Sovellusteollisuus

Ilmailu- ja avaruustekniikka, raketti, lentokone, robotti, hissi, höyrylaiva ja autoteollisuus sekä metallilevy-, mainos-, keittiövälineet, bitti-työkalut, laitteistot jne.

Yksityiskohtaiset kuvat

	Nimi:Koneen runko ja tarvikkeet.600 ℃ lämpökäsittely, 24 tunnin jäähdytys uunissa, tarkka CO2-suojaushitsaus, jotta varmistetaan 20 vuoden käyttö ilman muodonmuutoksia. b.Synkroniset X / Y / Z-akselit: Z-akseli voi kulkea 150 mm, soveltuu monien metallilevyjen leikkaamiseen. c.Korkea laatu takaa sen kestävyyden ja helpomman ylläpidon.
Nimi:Vaihtovirta-servomoottori ja kuljettajaTuomistettu servomoottori (Y-akseli, jota ohjaa kaksi servomoottoria) yhdessä hienostuneen planeettavähennysventtiilin kanssa takaa tasaisen, tarkan ja luotettavan käytön.
	Nimi:Tarkkuus Lineaariset oppaatParannettu leikkuujärjestelmä, laservoima ja servonliike sopivat toisiinsa täydellisesti, tuotu korkean tarkkuuden vaihde- ja telinelaitteisto, vaihdettava kaksinkertainen työpöytä, jotta voidaan taata suurempi käsittelynopeus ja tarkkuus ..
Nimi:Leikkuupää Kosketuksettomassa leikkuupäässä on automaattinen korkeuden seuranta ja törmäyksenesto, mikä parantaa huomattavasti leikkuunopeutta, sileyttä ja leikkaustarkkuutta samalla lähtöteholla. Sanalla sanoen, leikkaustehokkuutta voidaan lisätä.
	Nimi:Laserlähteenopeus, tarkka leikkuulinja ja sileä leikkuureuna

Näytteiden leikkaaminen

koulutus

Myynnin jälkeinen palvelu koulutuksesta koneen asennukseen (3 tapaa):
1.Koulutusvideo ja englanninkielinen käyttöohje asennusta, käyttöä, huoltoa ja vianmääritystä varten sekä tekninen opas, jota tarjotaan sähköpostitse, faksilla, puhelimella / whatsapp / skype // ja niin edelleen, kun tapaat joitain asennuksen, käytön tai säätämisen ongelmia.
2.Yrittäjäsi voi järjestää teknikolle tulemaan tehtaallemme oppimaan perustiedot laitteista ja käyttötarpeista, riittävä koulutusaika noin 3–5 päivää, koulutuksen sisältö on seuraava:
a) Yhteinen piirustusohjelmistojen koulutus;
b) Harjoittelu koneella päälle ja pois päältä;
c) Ohjauspaneelin ja ohjelmistoparametrien merkitys, parametrialueen asetus
d) koneen peruspuhdistus ja kunnossapito;
e) Laitteiden yleinen vianmääritys;
f) Varoitus toiminnasta.
3.Ovelta ovelle -koulutuspalvelu. viisumi, matkakulut ja majoitus maksetaan asiakkaan kustannuksella. On parempi järjestää kääntäjä molemmille insinööreillemme koulutusjakson aikana. Harjoitteluaika: 3–5 päivää.

Takuu

a) .1 Vuotu koko metallikuitulaserleikkauskoneen koneelle (ihmisen aiheuttamista vaurioista neuvotellaan.).
b) .Laserlähde 2 vuoden takuu
c) .Elinikäinen huolto ja varaosien toimitus
d) .Ilmainen koulutus leikkaushenkilöstölle. (insinööri voi mennä ulkomaille neuvotellaan.)

Pakkaus ja lähetys

1.Puistokotelo on pölytyskäsittelyn jälkeen. Tarvitsetta puutarhan tarkastusta, mikä säästää toimitusaikaa.
2.Kaikki koneen varaosat peitettiin joillakin pehmeillä materiaaleilla, pääasiassa helmivillalla.
Vältetään kaikki vahingot, joita voi tapahtua toimitusprosessissa. Kun peitämme muovia, kääri se tiiviisti, varmista, että peitetyt pehmeät materiaalit ovat ehjät, välttäen myös vedenpitäviä ja ruostumattomia.
3.Elävin on puinen kotelo, jossa on kiinteät muotit.
4.Puistokotelon pohjassa on kiinteä rautakaapeli, joka on kätevä käsitellä ja kuljettaa.
